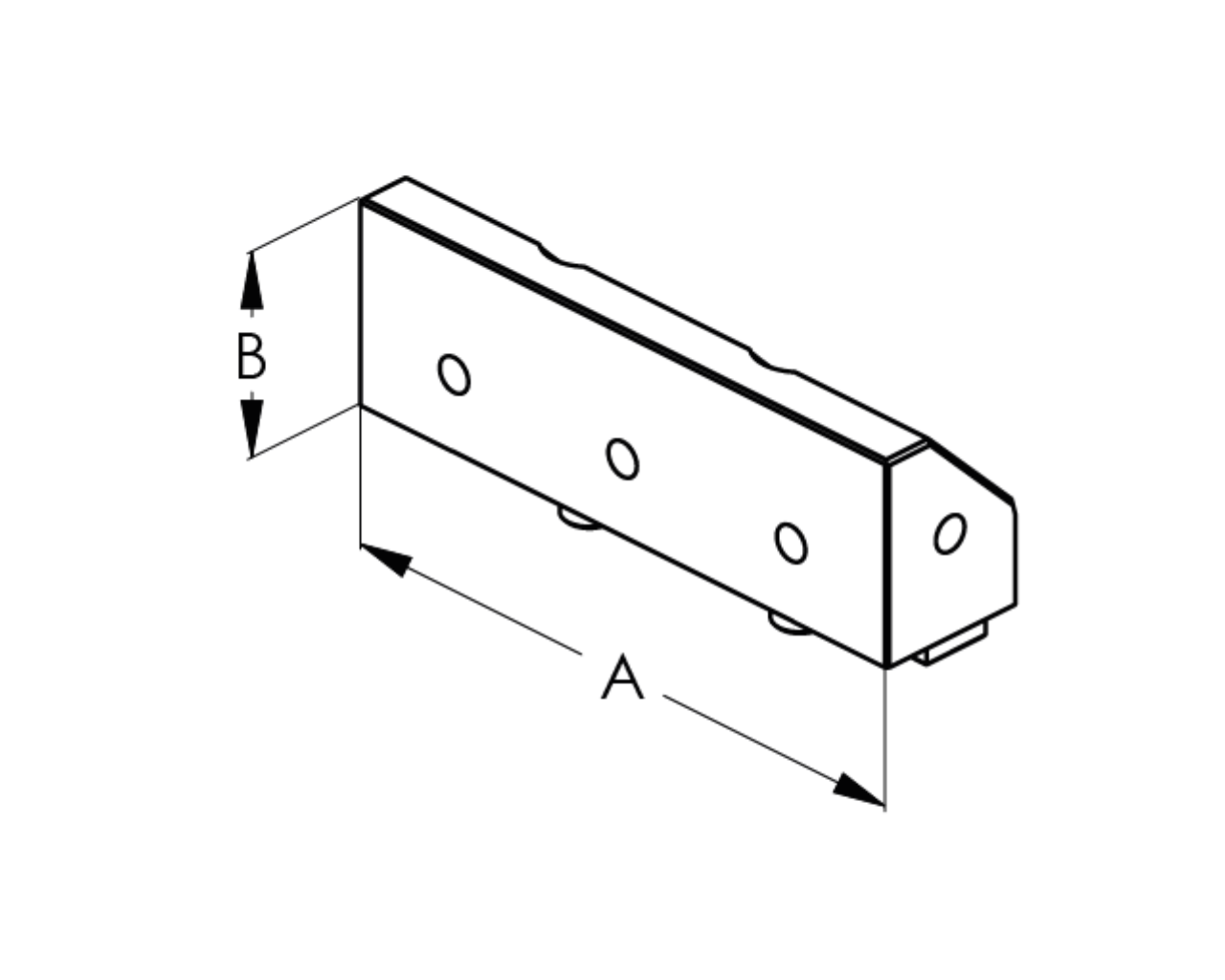

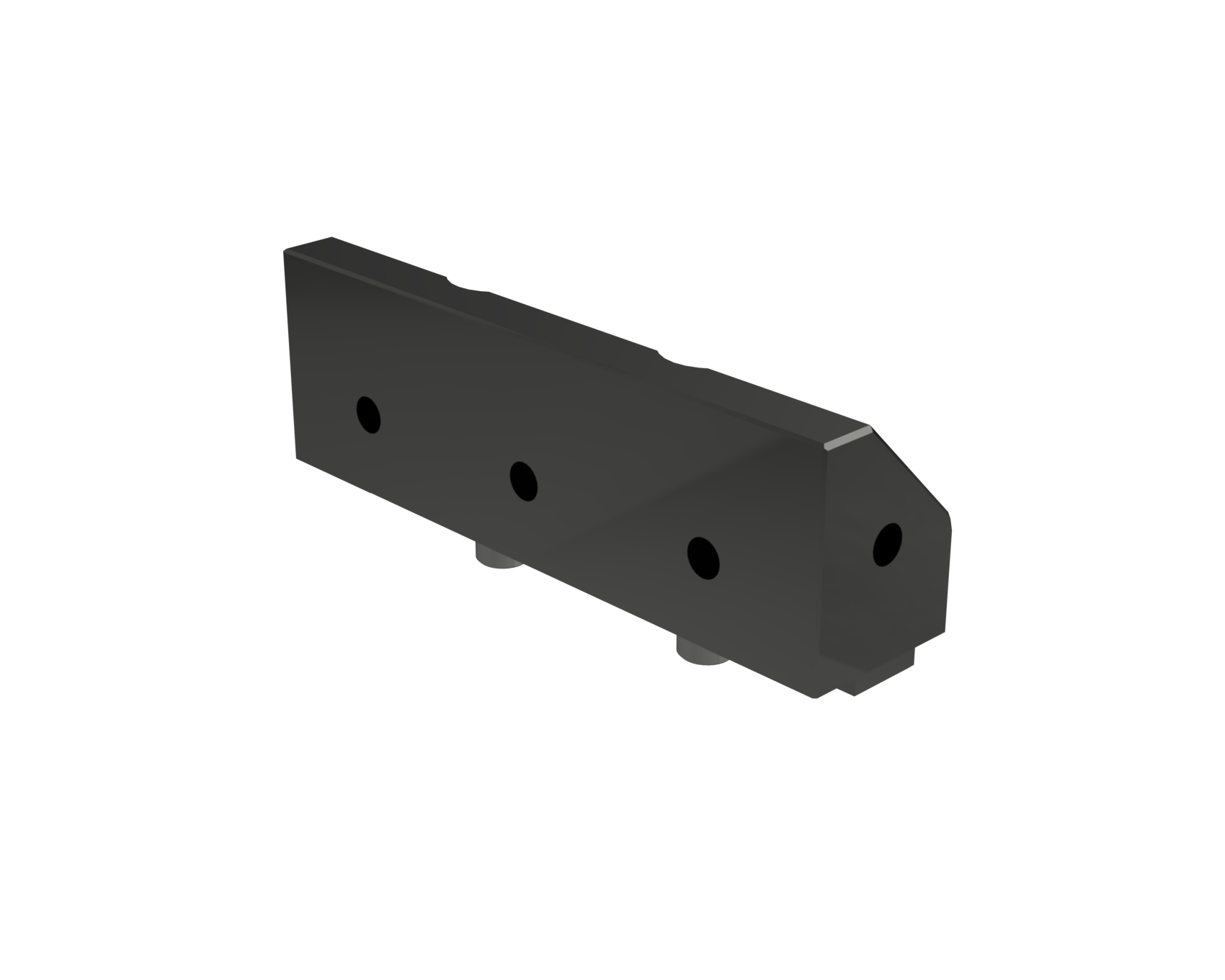

5-Achs Backe fest Breite 125 mm

Die 5-Achs Backe fest Breite 125 mm ist für Aufspannungen ausgelegt, bei denen in der 5-Achs-Bearbeitung eine dauerhaft stabile Spannkante benötigt wird und die Spannstelle im Prozess nicht zum variablen Faktor werden soll. Bei 5-Seiten-Bearbeitungen ändern sich Werkzeuganstellungen und Kraftverläufe häufiger als in einfachen 3-Achs-Operationen. Dadurch steigen die Anforderungen an die Spanntechnik, weil die Werkstücklage auch dann ruhig bleiben muss, wenn sich Querkräfte und Momente über die Bearbeitungszeit deutlich verändern. Eine feste Backe unterstützt hier eine verlässliche Basis, weil sie als konstante Gegenfläche im Spannaufbau wirkt und die Kontaktbedingungen nicht durch bewegliche Elemente beeinflusst werden.

Die Breite von 125 mm steht für eine lange, wirksame Spannkante. Das ist in der Praxis dann hilfreich, wenn Werkstücke eine entsprechend grosse Anlagefläche bieten oder wenn die Spannkraft entlang der Kante gleichmässiger eingeleitet werden soll. Eine längere Kontaktzone kann die Stabilität im Schnitt verbessern, weil sich die Kraftübertragung weniger punktuell verhält und die Aufspannung unter Last weniger empfindlich reagiert. Gerade bei anspruchsvollen Frässtrategien, bei denen mehrere Seiten in einer Aufspannung bearbeitet werden, unterstützt das eine reproduzierbare Spannlage und reduziert das Risiko, dass sich das Werkstück im Verlauf der Bearbeitung minimal verschiebt. Damit wird die Werkstückspannung CNC planbarer, weil die Spannstelle als ruhiges, gleichbleibendes Element im Setup arbeitet.
