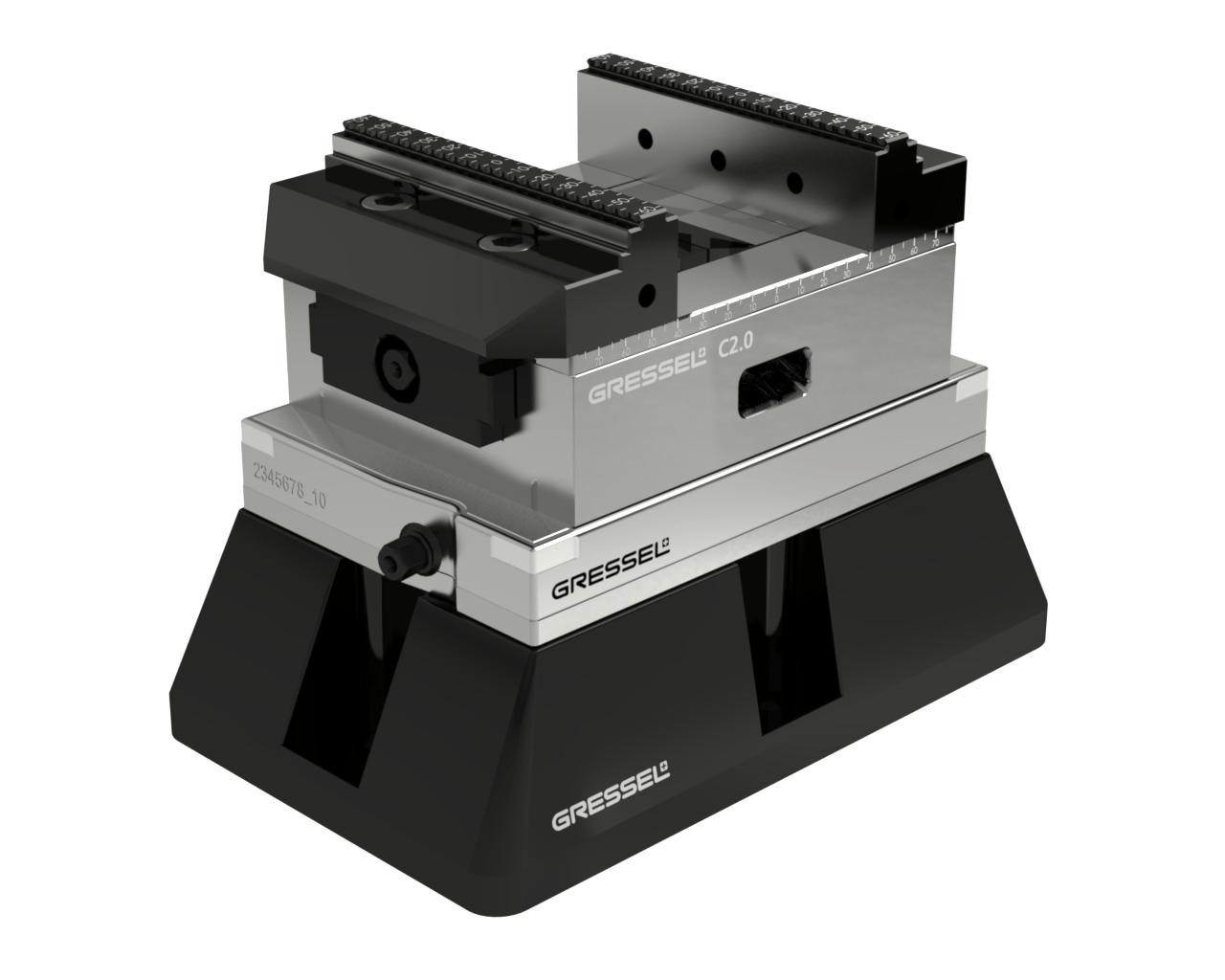

5-Achs Zentrischspanner C2.0 125 L-160 mm auf gredoc Konsole
Sie haben Fragen zu diesem Produkt?
Wir beraten Sie gerne individuell und finden gemeinsam die beste Lösung.
Beschreibung
5-Achs Zentrischspanner C2.0 125 L-160 mm auf gredoc Konsole
Lieferumfang: Zentrischspanner inkl. Wendebacken grip 3 mm auf gredoc Konsole (wird in Einzelkomponenten geliefert)
Der GRESSEL 5‑Achs Zentrischspanner C2.0 125 L 160 mm auf gredoc‑Konsole ist ein präzises Spannsystem für moderne CNC‑ und 5‑Achs‑Bearbeitungen.
Dank der gredoc‑Schnittstelle lässt sich der Spanner direkt, schnell und wiederholgenau auf GRESSEL‑Nullpunktspannsystemen montieren – ein entscheidender Vorteil für automatisierte Fertigungszellen und flexible Serienfertigung. Mit einer Spannweite von 125 mm und einer Gesamtlänge von 160 mm eignet sich der C2.0 besonders für kompakte Werkstücke, die eine präzise 5‑Seiten‑Bearbeitung erfordern.
Technische Highlights
- Spannweite 125 mm | Gesamtlänge 160 mm
- gredoc‑Schnittstelle für schnellen Systemwechsel
- selbstzentrierende Backenmechanik
- hohe Spannkraft und Steifigkeit
- optimale Zugänglichkeit für 5‑Seiten‑Bearbeitung
- gehärtete und präzise geschliffene Führungen
- kompatibel mit GRESSEL Nullpunktspannsystemen
- 5‑Achs‑Bearbeitungszentren
- CNC‑Fräszentren
- automatisierte Fertigung / Palettenautomation
- Werkzeug‑ und Formenbau
- Präzisions‑ und Serienfertigung
Ein kompakter, selbstzentrierender CNC‑Spanner mit direkter gredoc‑Schnittstelle für präzise und schnelle Werkstückspannung auf Nullpunktspannsystemen.
Wann wird die gredoc‑Konsole verwendet?
Wenn in der 5‑Achs‑Bearbeitung kurze Rüstzeiten, hohe Wiederholgenauigkeit und automatisierte Spannsysteme gefordert sind.
Welche Vorteile bietet der C2.0 auf gredoc‑Konsole?
Er kombiniert höchste Präzision, schnelle Wechselzeiten und stabile Spannung – ideal für moderne CNC‑Automation und Serienfertigung.
Zusätzliche Information
| Gewicht | 20,7 kg |
|---|---|
| Typ |
C2.0 125 L-160 mm auf gredoc Konsole |
| Beschreibung |
5-Achs Zentrischspanner C2.0 125 L-160 mm auf gredoc Konsole |
| Backenbreite |
125 |
| Spannkraft in kN |
max. 35 |
| Gewicht kg |
20.7 |
| Lieferumfang |
Zentrischspanner inkl. Wendebacken grip 3 mm auf gredoc Konsole (wird in Einzelkomponenten geliefert) |
| Konfigurator |
#NV |
| Blätterkatalog | |
| Preis CHF |
CHF 2'240.00 |
| Verfügbarkeit |
Liefertermin folgt mit der Auftragsbestätigung |
| Betriebsanleitung | |
| Passendes Zubehör |
CGA.125.001.01, CGA.125.013.02, CGA.125.014.02, CGA.125.024.02, CGA.125.028.02, CGA.125.015.02, CGA.125.012.02, CGA.125.004.01, CGA.125.026.01, CGA.125.038.01, CGA.125.002.01, CGA.125.005.01, CGZ.125.385.01, SCA.125.103.01, CGZ.125.098.01, CGA.125.006.01, CGA.125.007.01, CGA.125.011.01, CGA.125.025.01, CGA.125.003.01, SGA.125.203.01, SGA.125.101.01, MSA.000.275.01, FSA.000.010.01, CGA.040.006.01, XNF.91101.010, XNF.91105.010, XNF.91104.012, CGA.125.031.01, CGA.125.019.01, CGA.125.027.01,XNF.41000.001, XNF.41000.005, XNN.10704.459 |
| Schnittstelle Bild mit Masstabelle |
 standardschnittstelle C2.0_125_L-160mm.png |

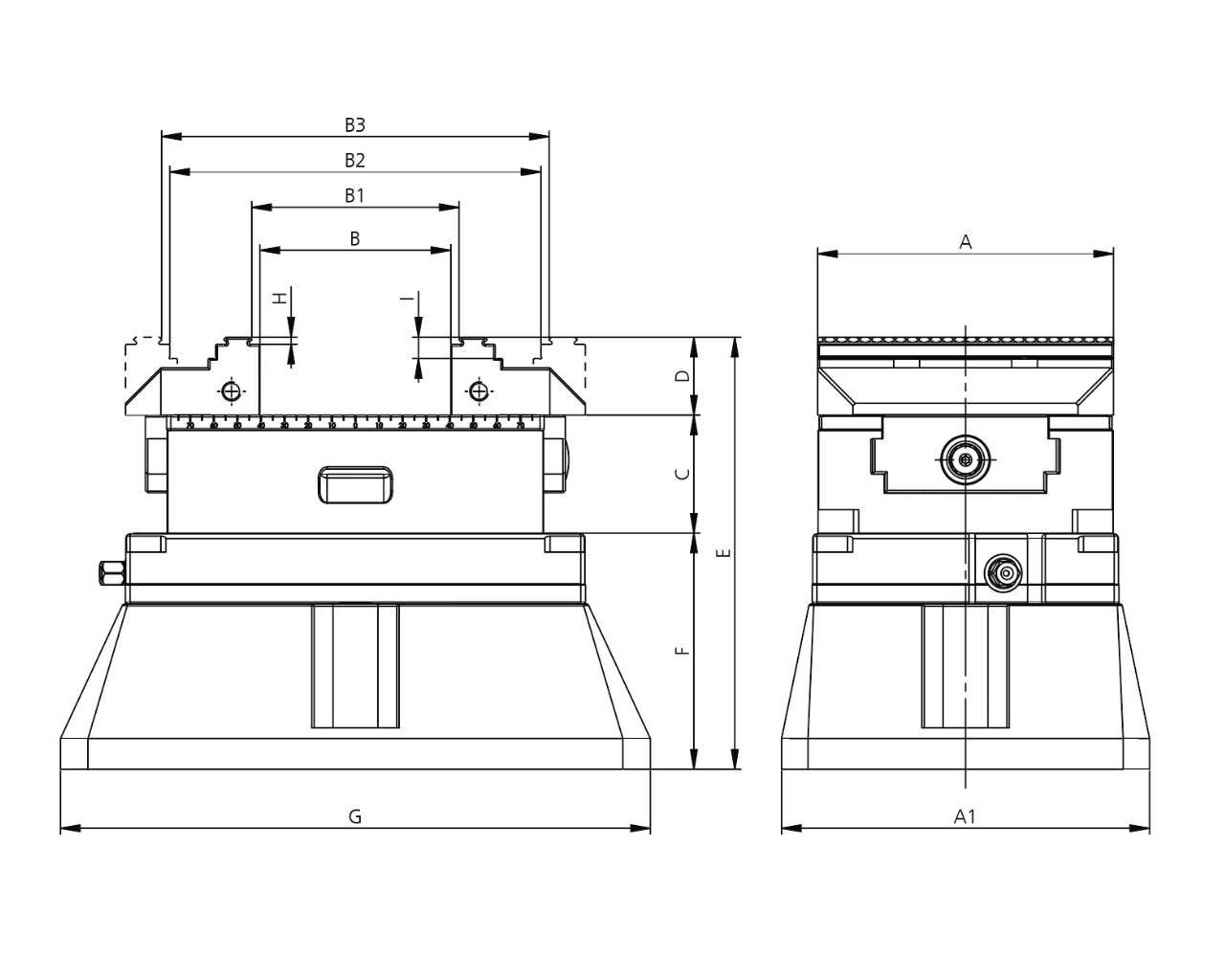

| Massbild |
C2.0 125_L-160_gredoc Konsole.png |
| A |
125 |
| A1 |
156 |
| B |
0 – 80 |
| B1 |
8 – 87 |
| B2 |
77 – 156 |
| B3 |
84 – 163 |
| C± 0.01 |
50 |
| D |
33 |
| E |
183 |
| F |
100 |
| G |
250 |
| H |
3 |
| I |
9 |
| A | 125 |
|---|---|
| A1 | 156 |
| B | 0 – 80 |
| B1 | 8 – 87 |
| B2 | 77 – 156 |
| B3 | 84 – 163 |
| D | 33 |
| E | 183 |
| F | 100 |
| G | 250 |
| H | 3 |
| I | 9 |
