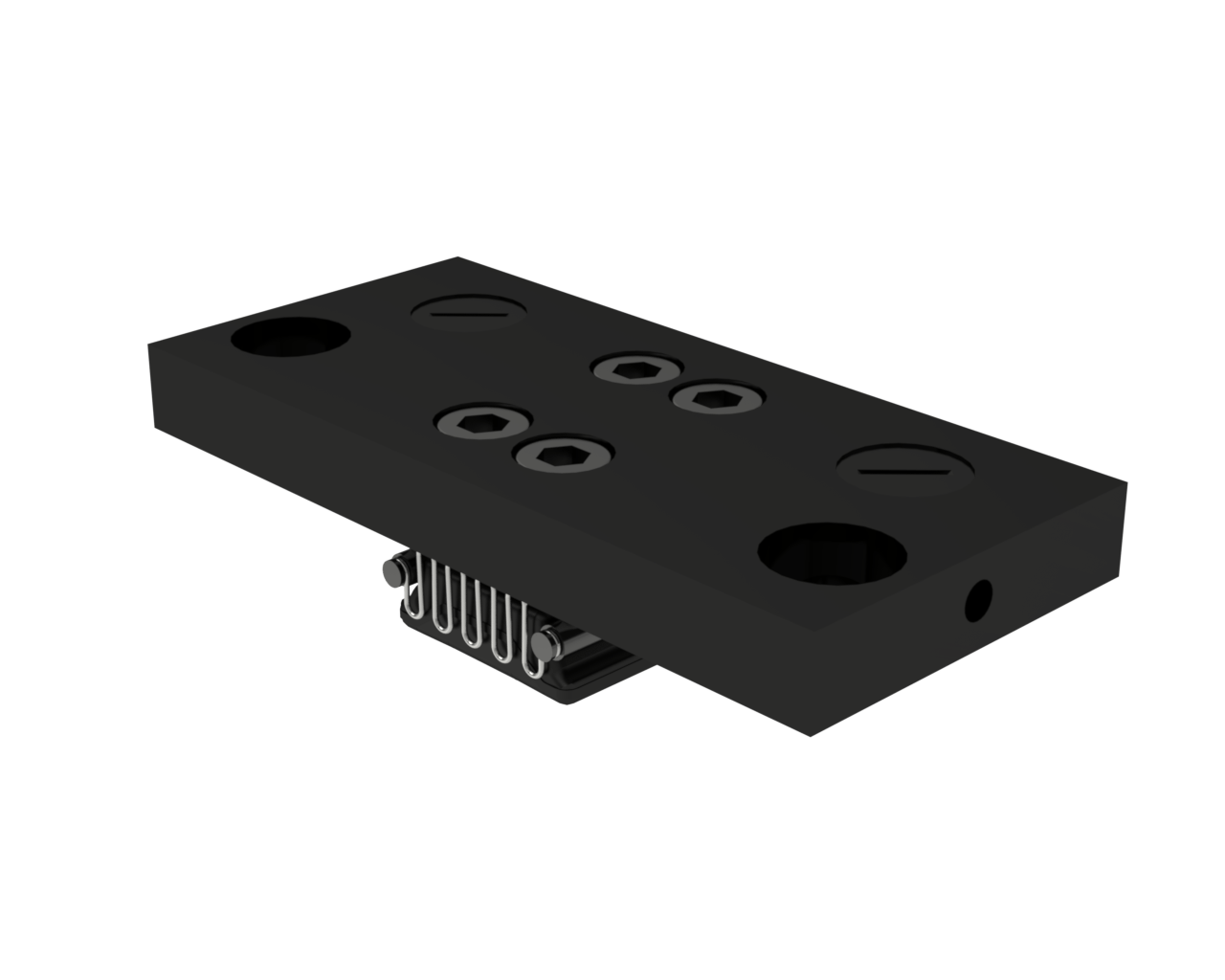

Adapterplatte fest, Breite 160 mm, Höhe 17 mm

Adapterplatte fest ist ein Bauteil für den Spannaufbau, wenn eine starre und klar definierte Schnittstelle im System erforderlich ist. In der CNC-Fertigung entsteht Genauigkeit nicht nur durch den Spanner selbst, sondern durch die Bedingungen an den Verbindungsstellen zwischen Spanneinheit, Aufbau und Werkstück. Die Adapterplatte fest übernimmt hier die Aufgabe, diese Übergänge reproduzierbar zu machen. Damit wird die Lage des Spannsystems im Setup stabiler, und der Spannprozess kann mit weniger Streuung ablaufen. Genau diese Funktion ist für die Werkstückspannung CNC relevant, weil jede minimale Abweichung an der Schnittstelle die Anlage- und Kraftübertragungsbedingungen beeinflussen kann.

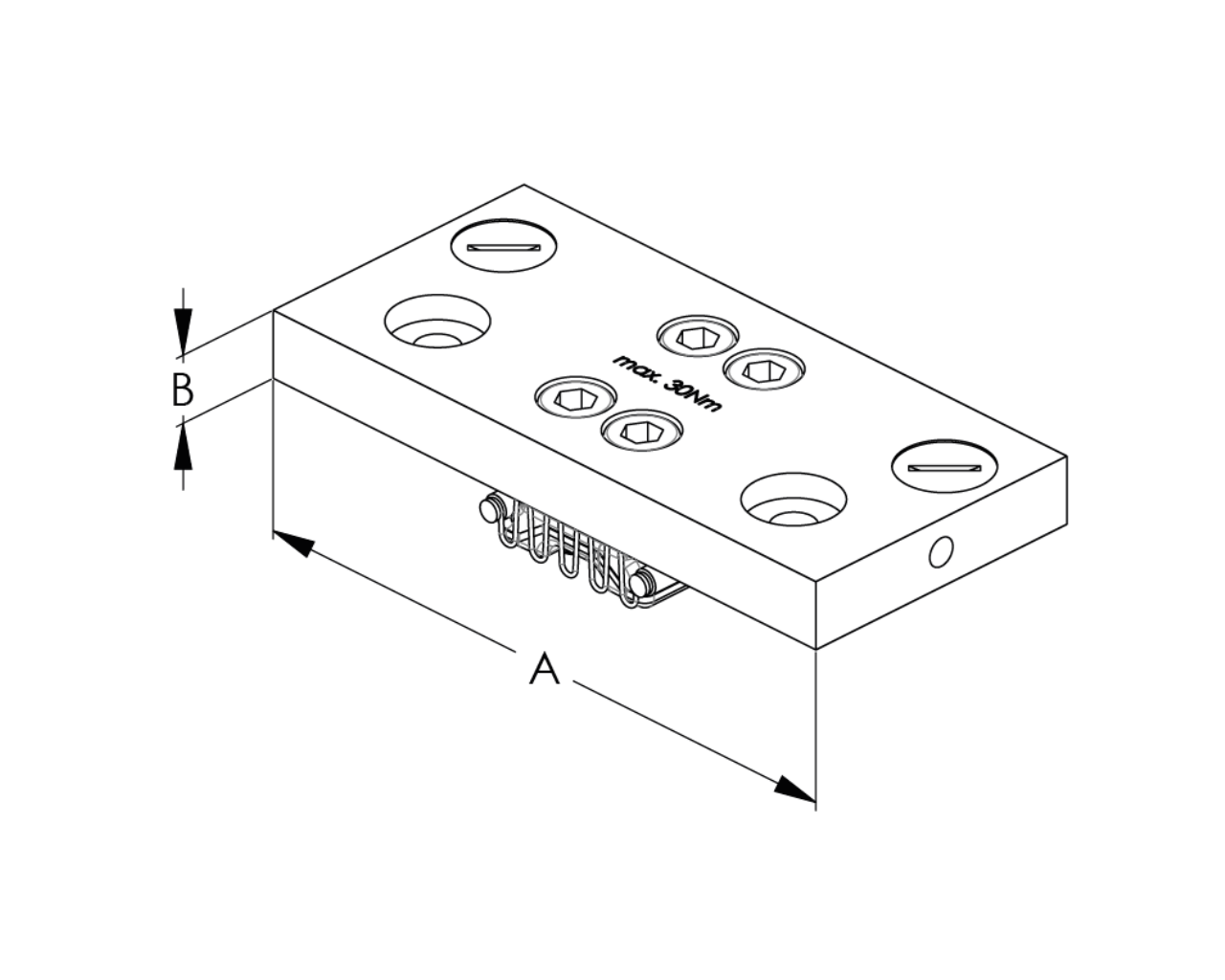

Die Ausführung ist mit einer Breite von 160 mm und einer Höhe von 17 mm angegeben. Diese Abmessungen sind im Alltag ein entscheidender Parameter für die Auslegung des gesamten Spannkonzepts. Die Breite bestimmt, wie die Adapterplatte Kräfte in die angrenzenden Bereiche einleitet und wie gross die unterstützte Auflage- bzw. Kontaktfläche ist. Eine passende Kontaktfläche unterstützt eine gleichmässigere Steifigkeit und hilft, lokale Nachgiebigkeiten zu reduzieren, die unter Schnittlasten zu minimalen Lageänderungen führen können. Die Höhe von 17 mm ist relevant, wenn Bauhöhe im Bearbeitungsraum, Werkzeugwege oder Kollisionsbetrachtung eng geplant sind. Mit einer festgelegten Höhe lässt sich der Aufbau konsequenter in die Prozessplanung integrieren.
