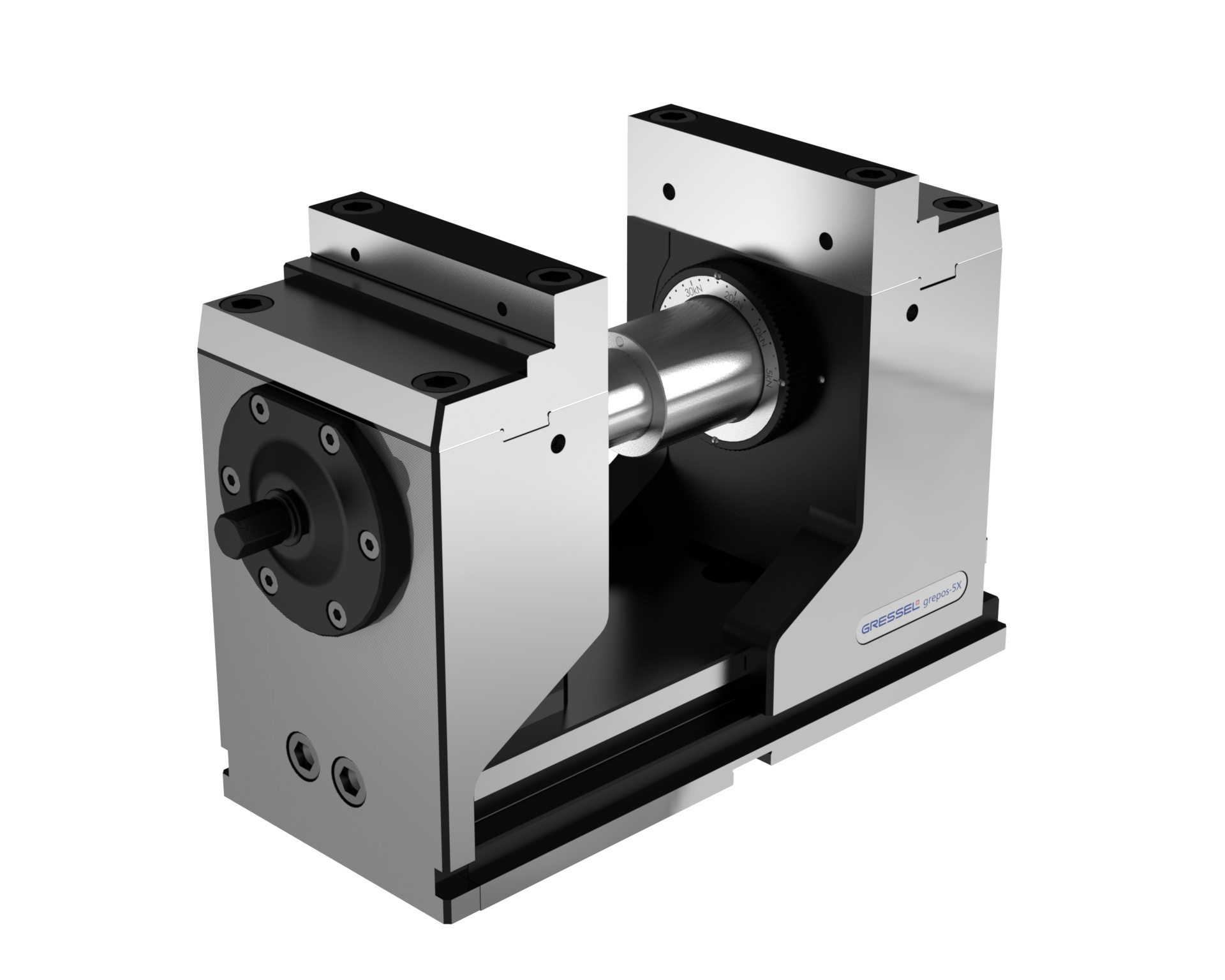

grepos-5X

5-Achs Kraftspanner grepos-5X ist ein präzises Spannmittel für die 5-Achs-Bearbeitung, wenn Zugänglichkeit, Wiederholgenauigkeit und kurze Rüstzeiten im gleichen Setup zusammenkommen müssen. Der flache Aufbau mit fixierten Backen ist darauf ausgelegt, Werkzeugwege frei zu halten und die 5-Seiten-Bearbeitung ohne Umspannen zu unterstützen. Gerade bei komplexen Werkstücken mit vielen Konturen ist das ein praktischer Vorteil, weil weniger Störkanten im Bearbeitungsraum stehen und Messzugang sowie Kollisionsbetrachtung einfacher bleiben. Für die Werkstückspannung CNC bedeutet das eine ruhigere Prozesskette, weil die Spannlage stabil bleibt und die Bearbeitungsschritte besser durchgängig geplant werden können.

Der grepos‑5X arbeitet mit integrierter Schnellspannmechanik und liefert eine stufenlos einstellbare Spannkraft von 5 bis 40 kN. Diese Regelbarkeit ist im Alltag entscheidend, weil unterschiedliche Werkstücke unterschiedliche Kraftniveaus benötigen. Dünnwandige Bauteile, empfindliche Oberflächen oder filigrane Geometrien profitieren davon, wenn die Spannkraft gezielt eingestellt werden kann, während bei robusten Rohteilen ein höheres Kraftniveau für sichere Haltebedingungen gewählt wird. Werkzeugloses Spannen in kurzer Zeit reduziert Nebenzeiten und macht den Spannvorgang reproduzierbar, was in Serienfertigung und Palettenautomation besonders relevant ist. Die gekapselte Mechanik ist für das Umfeld von Spänen und Kühlschmierstoff ausgelegt und unterstützt eine gleichbleibende Funktion über viele Zyklen, was sich direkt auf Prozesssicherheit und Wartungsaufwand auswirkt.

Für unterschiedliche Einbausituationen und Bearbeitungsstrategien stehen mehrere Varianten zur Verfügung. Die Standardausführung grepos‑5X ist in L 300 mm erhältlich. Zusätzlich gibt es den grepos‑5X‑S als niedrige Variante in L 265 mm und L 300 mm. Die niedrige Bauform ist dort sinnvoll, wo der Bauraum begrenzt ist oder wo die Spannstelle bewusst niedrig gehalten werden soll, um Werkzeugwege zu entlasten und die Zugänglichkeit in der 5-Achs-Bearbeitung zu verbessern. Die Backenbreite von 125 mm unterstützt eine definierte Kontaktzone und hilft, Spannkräfte gleichmässig in das Werkstück einzuleiten, was für Präzisionsspanntechnik bei wechselnden Schnittkräften wichtig ist.

Der modulare Aufbau ist auf häufig wechselnde Spannaufgaben ausgelegt. Backen lassen sich schnell wechseln, wodurch sich der 5-Achs Kraftspanner grepos-5X flexibel an Bauteilfamilien und unterschiedliche Spannflächen anpassen lässt. Optional kann der Spanner mit einer Nullpunktaufnahme kombiniert werden, wenn schnelle Wechsel des Spannmittels und wiederholgenaue Positionierung im Setup gefordert sind. Insgesamt ist der grepos‑5X eine technische Lösung für CNC Spanntechnik, wenn flacher Aufbau, kontrollierbare Spannkraft und hohe Zugänglichkeit in einem stabilen Spannsystem CNC gefordert sind.
