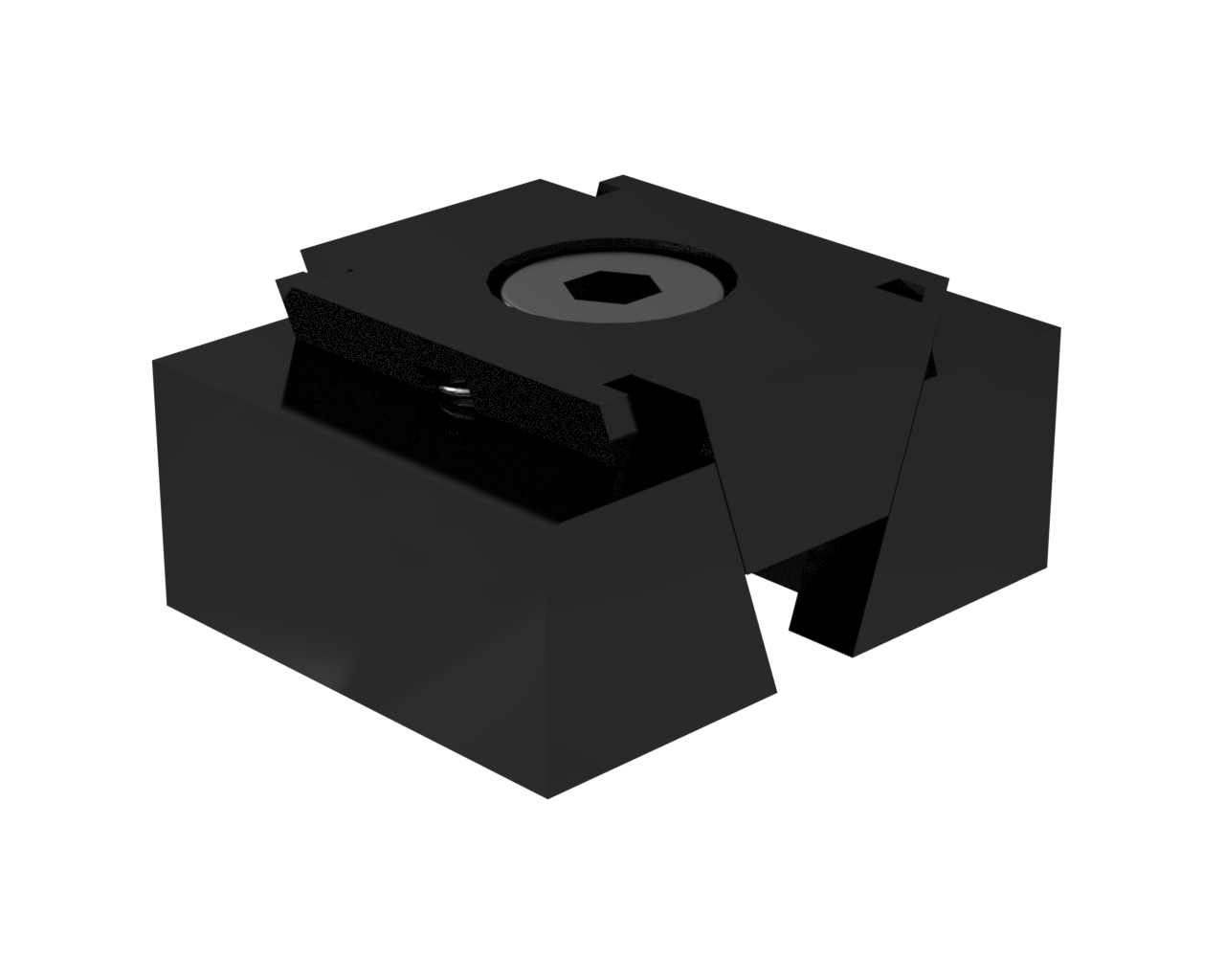

Keilspannelement mit Backenrohling zur Einarbeitung

Das Keilspannelement mit Backenrohling zur Einarbeitung ist für Spannaufgaben ausgelegt, bei denen der Niederzug des Keilprinzips genutzt werden soll und die Spannfläche gleichzeitig werkstückspezifisch angepasst werden muss. In der CNC‑Fertigung ist ein definierter Niederzug entscheidend, um das Werkstück konsequent auf die Auflage zu ziehen und damit Planlage, Maßhaltigkeit und Wiederholgenauigkeit zu stabilisieren. Standardbacken stoßen jedoch an Grenzen, sobald Bauteile besondere Konturen, schmale Anlagezonen, empfindliche Flächen oder wiederkehrende Formelemente aufweisen. Der Backenrohling ermöglicht die Einarbeitung individueller Konturen direkt in die Spannbacke, sodass die Anlagefläche zur Geometrie des Werkstücks passt und die Kräfte kontrolliert eingeleitet werden können. Damit entsteht eine Kombination aus prozesssicherem Niederzug und anwendungsspezifischer Anlage, ohne dass das Spannprinzip im Aufbau verändert werden muss.

Das Keilprinzip erzeugt aus der Betätigungskraft eine kombinierte Bewegung aus seitlicher Spannung und Niederzug. Dadurch wird die Werkstückspannung CNC stabiler, weil das Werkstück nicht nur gehalten, sondern aktiv in die Auflage gezogen wird. Wird zusätzlich eine konturierte Spannfläche eingesetzt, kann die Kontaktzone so gestaltet werden, dass sie Bauteile formschlüssiger unterstützt, Kippmomente reduziert und die Lage im Spannaufbau reproduzierbarer hält. Das ist besonders relevant bei Rohteilen, bei wiederkehrenden Serienkonturen oder bei Anwendungen, in denen die Spannstelle bewusst definiert werden muss, um Bearbeitungszugänglichkeit und Haltesicherheit in Einklang zu bringen. Durch die Einarbeitung kann auch gezielt festgelegt werden, wo das Werkstück anliegt und welche Bereiche frei bleiben sollen, was in der 5‑Seiten‑Bearbeitung und bei kollisionskritischen Operationen oft ein Vorteil ist.

Im NZS‑System sind Varianten verfügbar, die sich über Backenbreite, Spannkraft pro Backe und die vorgesehene Spannschraube unterscheiden. Ausführungen mit 21 mm Backenbreite sind mit 10 kN pro Backe ausgelegt, während Varianten mit 25 mm, 32 mm, 40 mm und 50 mm Backenbreite jeweils 15 kN pro Backe erreichen, typischerweise mit M8 als Spannschraube. Für höhere Spannkräfte stehen Ausführungen mit 40 mm und 50 mm Backenbreite zur Verfügung, die mit M12 betrieben werden und 30 kN pro Backe erreichen. Das Keilspannelement mit Backenrohling zur Einarbeitung lässt sich damit passend zur Bauteilgröße und zur geforderten Prozessstabilität auswählen, wenn Niederzug und werkstückspezifische Konturen im Spannprozess zusammengeführt werden sollen.
