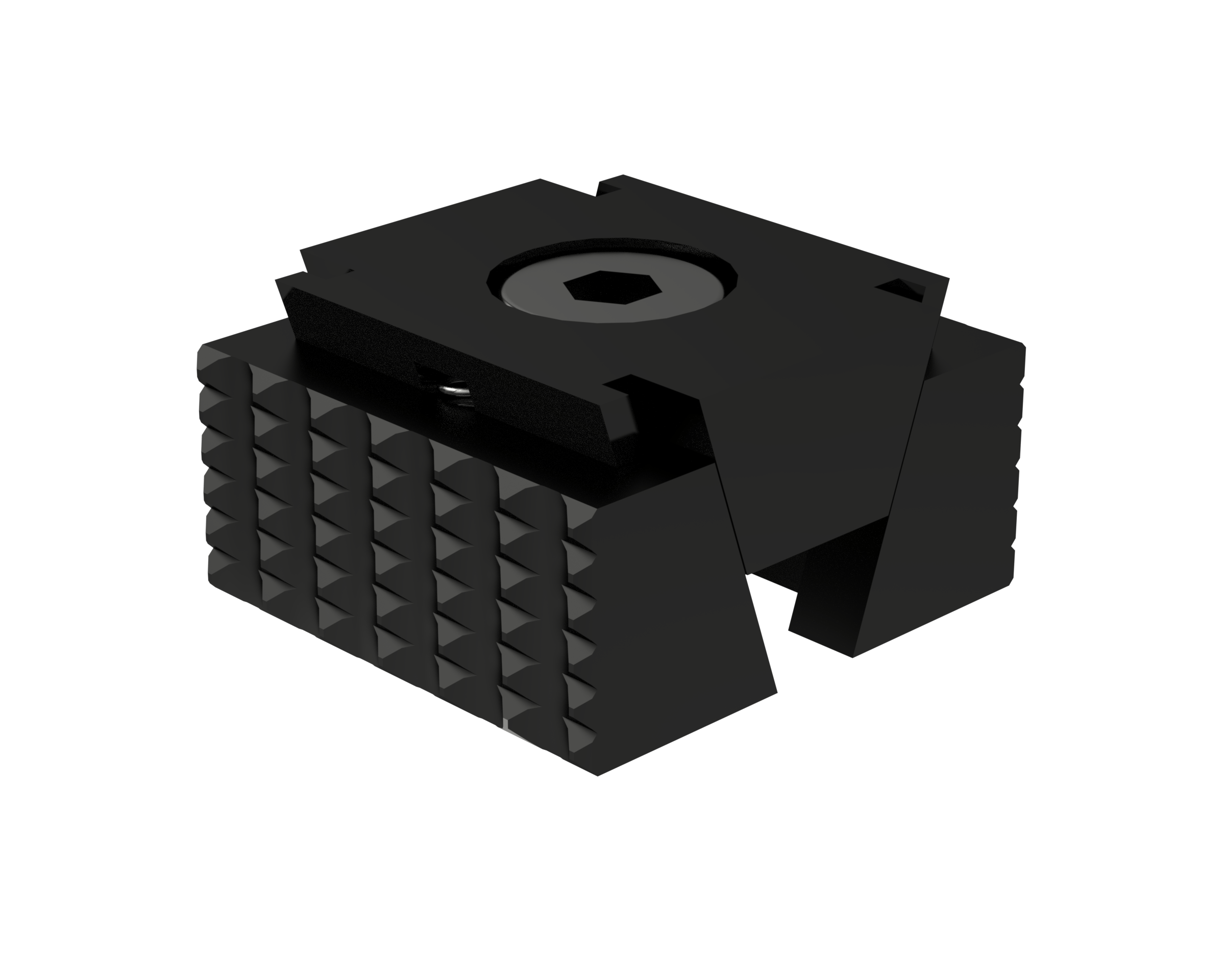

Keilspannelement mit grip Spannfläche

Das Keilspannelement mit grip Spannfläche ist für eine sichere, reproduzierbare Werkstückspannung in der CNC-Bearbeitung ausgelegt, wenn ein definierter Formschluss an der Spannstelle gefordert ist. Die grip Spannfläche sorgt dafür, dass das Werkstück kontrolliert gehalten wird und sich unter Schnittkräften weniger verschiebt. Dadurch steigt die Prozesssicherheit, insbesondere bei dynamischer Zerspanung, bei unterbrochenem Schnitt oder bei Bearbeitungen mit höheren Vorschüben. Gleichzeitig bleibt der Spannaufbau übersichtlich, weil das Spannprinzip klar definiert ist und die Werkstücklage bei wiederkehrenden Spannvorgängen stabil reproduziert werden kann.

Im praktischen Einsatz wird das Keilspannelement mit grip Spannfläche eingesetzt, wenn Rohteile oder vorbearbeitete Bauteile zuverlässig fixiert werden sollen und die Spanntechnik eine robuste, gleichmässige Spanncharakteristik liefern muss. Die Auswahl erfolgt über die passende Backenbreite und die zur Anwendung passende Spannkraft pro Backe. Verfügbar sind Ausführungen mit Backenbreite 21 mm mit 10 kN pro Backe, mit Backenbreite 25 mm mit 15 kN pro Backe, mit Backenbreite 32 mm mit 15 kN pro Backe, mit Backenbreite 40 mm mit 15 kN pro Backe sowie mit Backenbreite 50 mm mit 15 kN pro Backe. Für höhere Anforderungen stehen Varianten mit Backenbreite 40 mm mit 30 kN pro Backe und mit Backenbreite 50 mm mit 30 kN pro Backe zur Verfügung. Diese Abstufung erleichtert es, die Werkstückspannung an Werkstoff, Bearbeitungsstrategie und Bauteilgeometrie anzupassen, ohne den Spannprozess unnötig zu verkomplizieren.

Je nach Ausführung werden Spannschrauben M8 oder M12 verwendet. Dadurch lässt sich der Kraftaufbau im Spannsystem eindeutig auslegen und reproduzierbar einstellen. Eine passende Kombination aus Backenbreite, Spannkraft und Spannschraube unterstützt einen stabilen Kraftfluss und reduziert Mikrobewegungen zwischen Werkstück und Spannfläche. Das wirkt sich positiv auf Maßhaltigkeit und Oberflächengüte aus, weil die Werkstücklage auch bei wechselnden Belastungen weniger variiert und der Bearbeitungsprozess insgesamt ruhiger wird.

Das Keilspannelement mit grip Spannfläche ist damit eine praxisnahe Komponente der CNC Spanntechnik, wenn prozesssichere Werkstückspannung, reproduzierbare Ergebnisse und eine klare Auslegung nach Backenbreite und Spannkraft gefordert sind.
