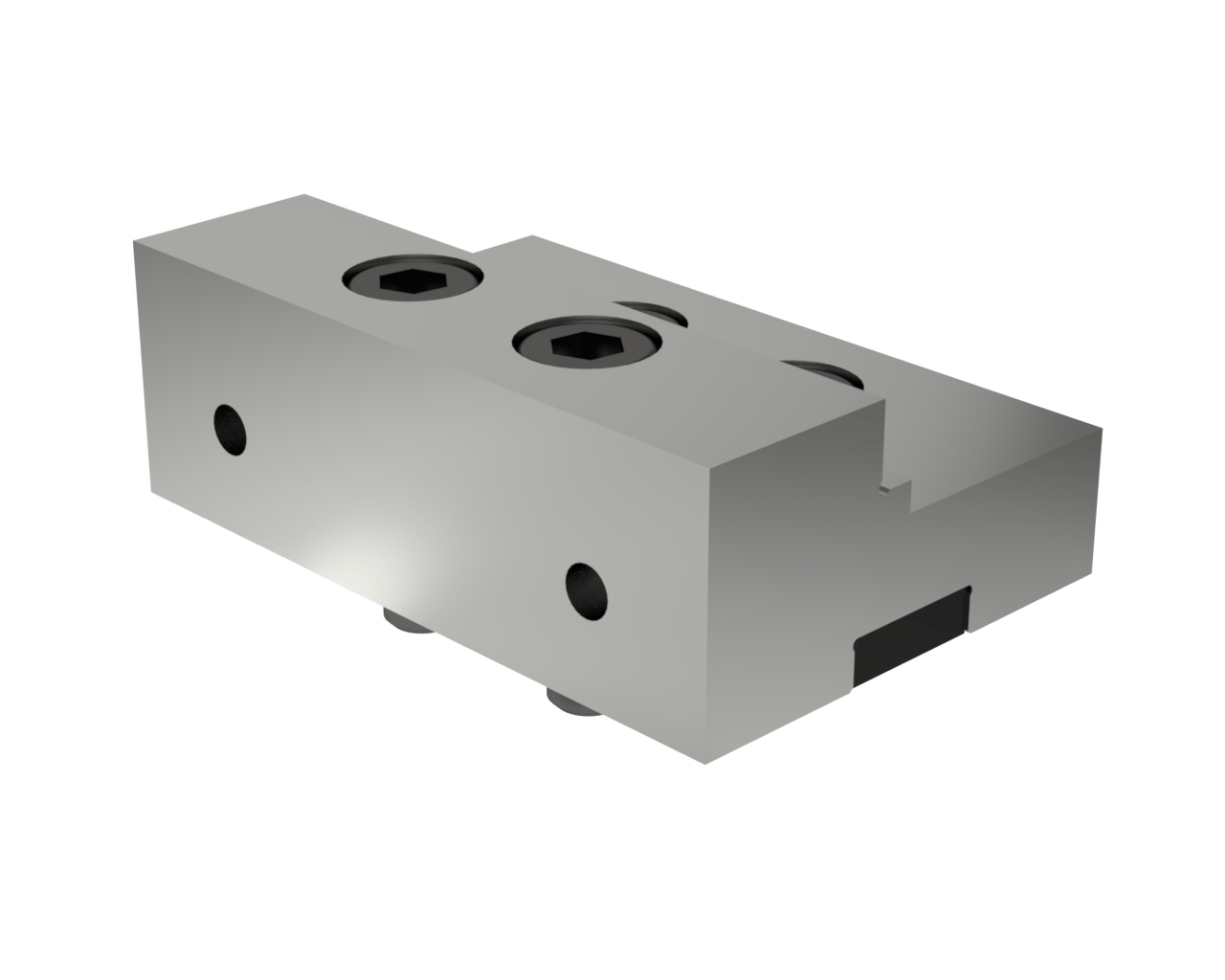

Kombi-Wendebacke beweglich

Kombi-Wendebacke beweglich ist eine wendbare, bewegliche Backe für gripos, die zwei typische Anforderungen der CNC-Spanntechnik in einem Bauteil zusammenführt: eine flexible Schnittstelle für Aufsatzbacken und eine Stufengeometrie zur Erweiterung des nutzbaren Spannbereichs. Als bewegliche Backe arbeitet sie auf der mitfahrenden Seite des Zentrischspanners und beeinflusst damit direkt, wie das Werkstück an die Gegenbacke herangeführt wird und wie reproduzierbar sich der Spannvorgang im Alltag anfühlt. Gerade bei wechselnden Werkstücken und häufigen Rüstvorgängen ist eine Backe hilfreich, die sich ohne Umbauaufwand an unterschiedliche Spannaufgaben anpassen lässt.

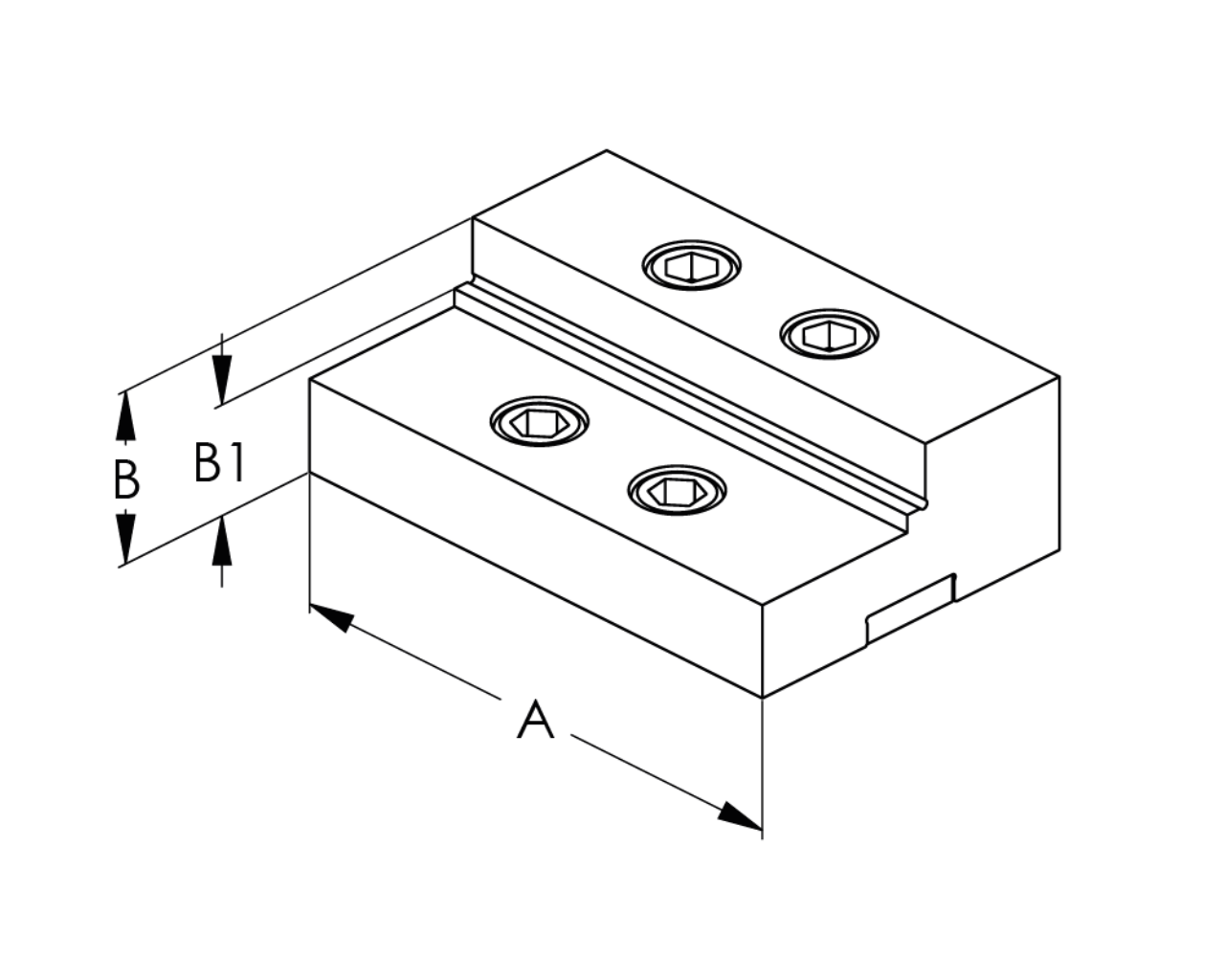

Die eine Seite der Backe ist mit zwei Gewinden ausgeführt und dient als definierte Aufnahme für Aufsatzbacken. Damit lässt sich die Werkstückspannung CNC gezielt auf Bauteilgeometrien abstimmen, die eine spezielle Anlageform, zusätzliche Greifhöhe oder eine angepasste Kontaktfläche benötigen. Im Fertigungsalltag ist das beispielsweise relevant, wenn empfindliche Oberflächen geschont werden sollen, wenn Formteile einen sicheren Formschluss verlangen oder wenn durch Aufsatzbacken eine prozessgerechte Anlage in der 5-Seiten-Bearbeitung geschaffen werden muss. Durch die Gewindeschnittstelle bleibt die Montage klar definiert, und die Spannstelle kann reproduzierbar aufgebaut werden, ohne improvisierte Zwischenlösungen.
