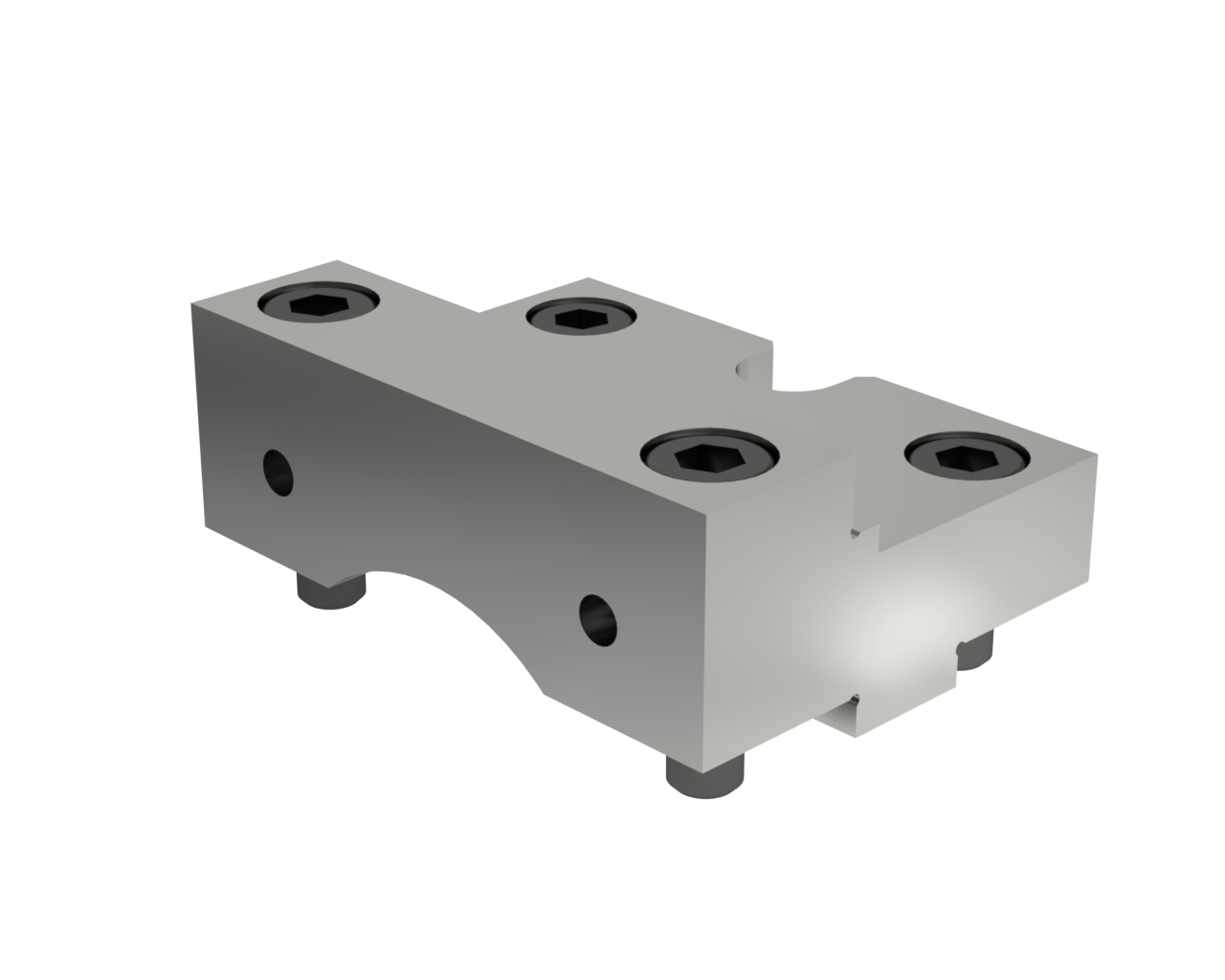

Kombi-Wendebacke fest

Kombi-Wendebacke fest ist eine wendbare, feste Backe für gripos, ausgelegt für eine klar definierte Anlage und eine flexible Anpassung an unterschiedliche Spannaufgaben in der CNC-Spanntechnik. Als feste Backe bildet sie die Referenzseite im Zentrischspanner. Genau diese Referenz ist im Alltag entscheidend, wenn Werkstücke wiederholgenau positioniert werden müssen, wenn Bezugskanten konstant bleiben sollen oder wenn mehrere Bearbeitungsschritte über identische Spannlagen abgesichert werden. Gleichzeitig erweitert die wendbare Geometrie den Einsatzbereich, weil sich zwei Funktionen in einem Bauteil nutzen lassen, ohne die komplette Backenkonfiguration zu wechseln.

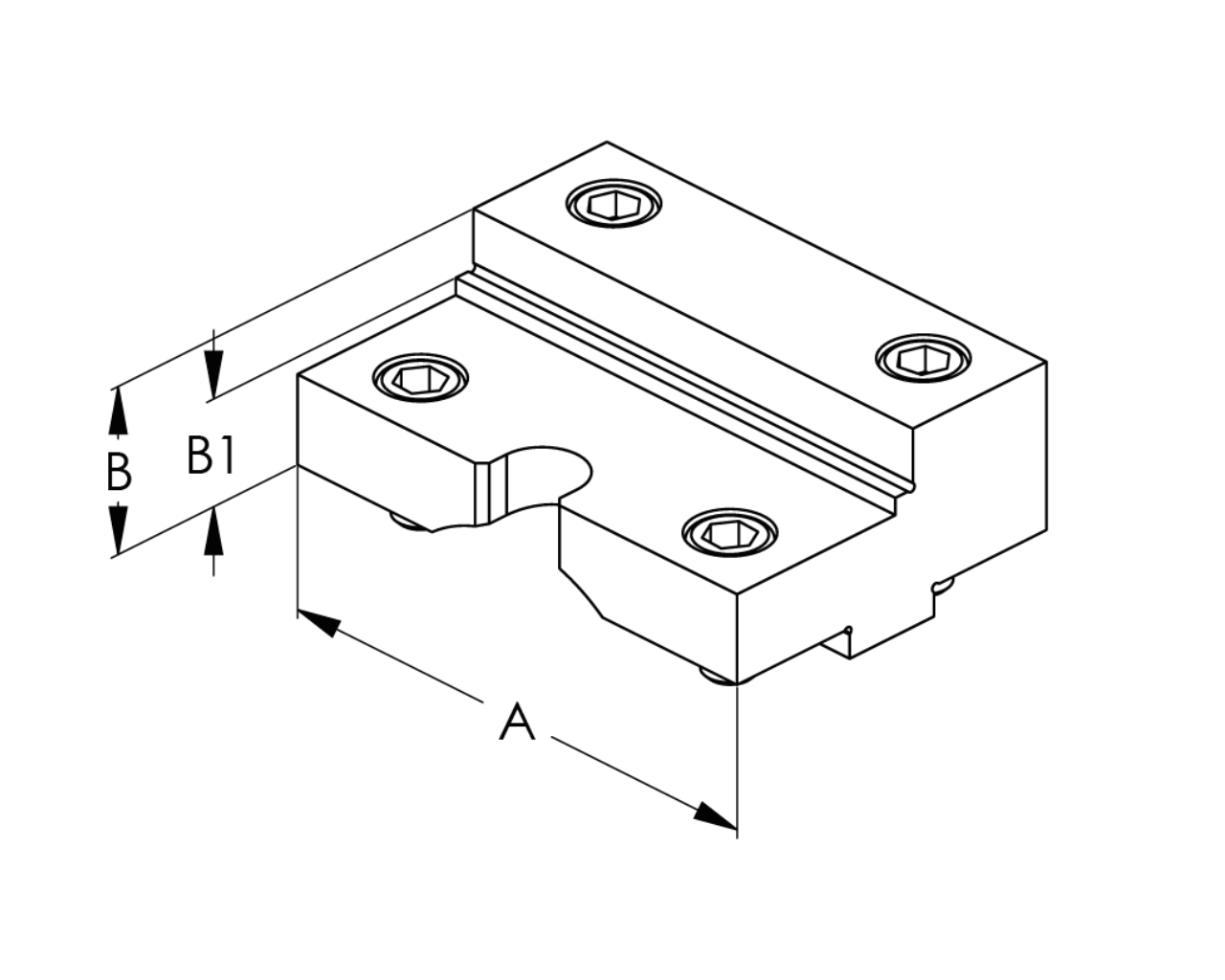

Eine Seite der Kombi-Wendebacke ist als Gewindeseite ausgeführt und stellt zwei Gewinde für die Montage von Aufsatzbacken bereit. Damit lässt sich die Kontaktgeometrie gezielt an das Werkstück anpassen, etwa wenn definierte Anlageflächen benötigt werden, wenn eine grössere Greifhöhe aufgebaut werden soll oder wenn die Spannstelle prozessgerecht an empfindliche Oberflächen angepasst werden muss. In der Werkstückspannung CNC ist die feste Backe häufig die Seite, an der das Werkstück „anliegt“ und sich ausrichtet. Wird diese Anlage über Aufsatzbacken optimiert, kann das die Wiederholgenauigkeit verbessern und die Streuung zwischen Bauteilen reduzieren, insbesondere bei Variantenfertigung oder bei wechselnden Rohteilzuständen. Die Gewindeschnittstelle sorgt dabei für eine reproduzierbare Montage, sodass die Spanntechnik im Betrieb nachvollziehbar bleibt und sich Spannmittelkonfigurationen standardisieren lassen.
