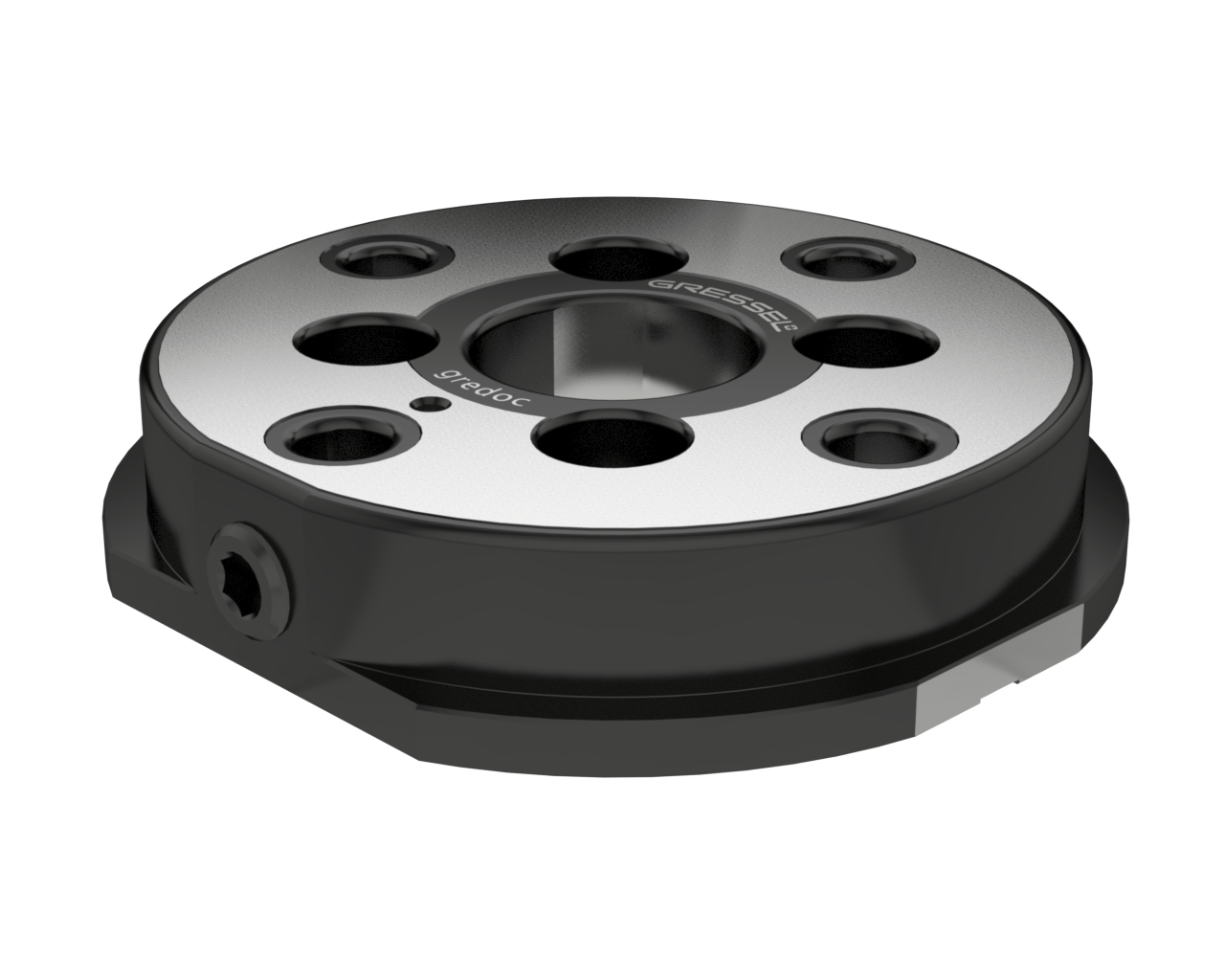

Mechanisches Nullpunkt-Spannsystem gredoc rund
Sie haben Fragen zu diesem Produkt?
Wir beraten Sie gerne individuell und finden gemeinsam die beste Lösung.
Beschreibung
Mechanisches Nullpunkt-Spannsystem gredoc rund,
gredoc ohne Aufnahmebolzen
Das runde mechanische Nullpunkt‑Spannsystem von GRESSEL wurde speziell für den schnellen und präzisen Wechsel von Werkstücken, Vorrichtungen oder Spannmitteln in CNC‑Bearbeitungszentren entwickelt. Seine runde Bauform ermöglicht eine platzsparende Integration auf Maschinentischen, Paletten oder Vorrichtungen und sorgt für eine gleichmäßige Kraftverteilung bei der Verriegelung. Das System arbeitet rein mechanisch, ohne Pneumatik oder Hydraulik, und garantiert dadurch höchste Zuverlässigkeit sowie minimalen Wartungsaufwand. Über eine präzise Zug‑/Zentriermechanik wird das Spannmodul automatisch zentriert und mit µm‑Genauigkeit verriegelt – ideal für die 5‑Achs‑Bearbeitung und automatisierte Fertigung. Gefertigt aus gehärtetem, korrosionsbeständigem Stahl überzeugt das runde Nullpunkt‑Spannsystem durch Langlebigkeit, Wiederholgenauigkeit und einfache Handhabung. Es ist kompatibel mit verschiedenen GRESSEL‑Spannmitteln wie C2.0‑Zentrischspannern, 5‑Achs‑Spannern und individuellen Vorrichtungen.
Technische Highlights
- runde, kompakte Bauform für flexible Integration
- rein mechanische Betätigung – keine Pneumatik oder Hydraulik
- µm‑genaue Zentrierung und Wiederholgenauigkeit
- robuste und wartungsarme Konstruktion
- schnelle Rüstung und hohe Prozesssicherheit
- kompatibel mit GRESSEL Spannsystemen (C2.0, 5‑Achs Spanner usw.)
- gefertigt aus gehärtetem und rostbeständigem Stahl
Was ist ein rundes mechanisches Nullpunkt‑Spannsystem?
Ein rundes Nullpunkt‑Spannsystem dient zur schnellen, präzisen und wiederholgenauen Positionierung von Spannmitteln. Die runde Bauform sorgt für gleichmäßige Kraftverteilung und kompakte Montage.
Wenn wenig Platz zur Verfügung steht oder eine zentrische, rotationssymmetrische Anordnung auf Maschinentischen oder Paletten gewünscht ist. Ideal für 5‑Achs‑Bearbeitungen und automatisierte Spannsysteme.
Welche Vorteile bietet die runde Ausführung?
Platzsparend, hochpräzise und wartungsfrei – optimal für wiederholgenaue Spannungen und schnelle Rüstvorgänge im CNC‑Betrieb.
Zusätzliche Information
| Gewicht | 3,100 kg |
|---|---|
| Typ |
gredoc rund |
| Beschreibung |
Mechanisches Nullpunkt-Spannsystem gredoc rund, |
| Durchmesser |
ø148 |
| Einzugskraft |
20 |
| Gewicht kg |
3.1 |
| Lieferumfang |
gredoc ohne Aufnahmebolzen |
| Konfigurator | |
| Blätterkatalog | |
| Preis CHF |
CHF 571.00 |
| Verfügbarkeit |
Liefertermin folgt mit der Auftragsbestätigung |
| Betriebsanleitung | |

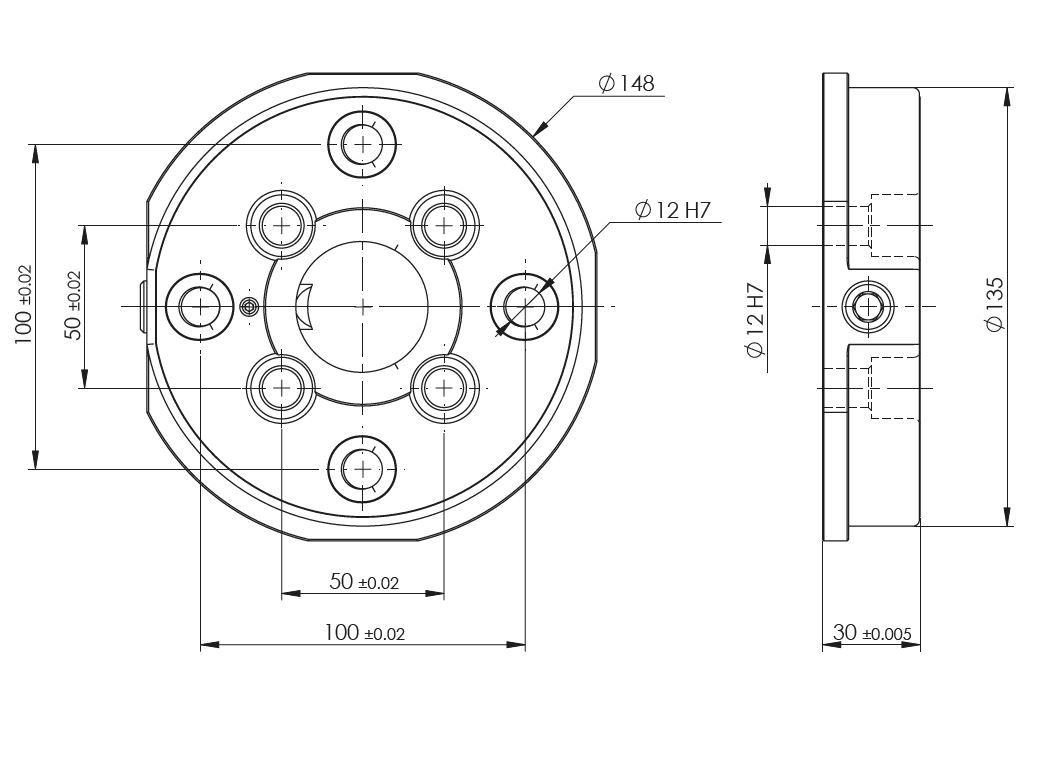

| Schnittstelle Bild mit Masstabelle |
massbild_NGS.010.001.01.JPG |
