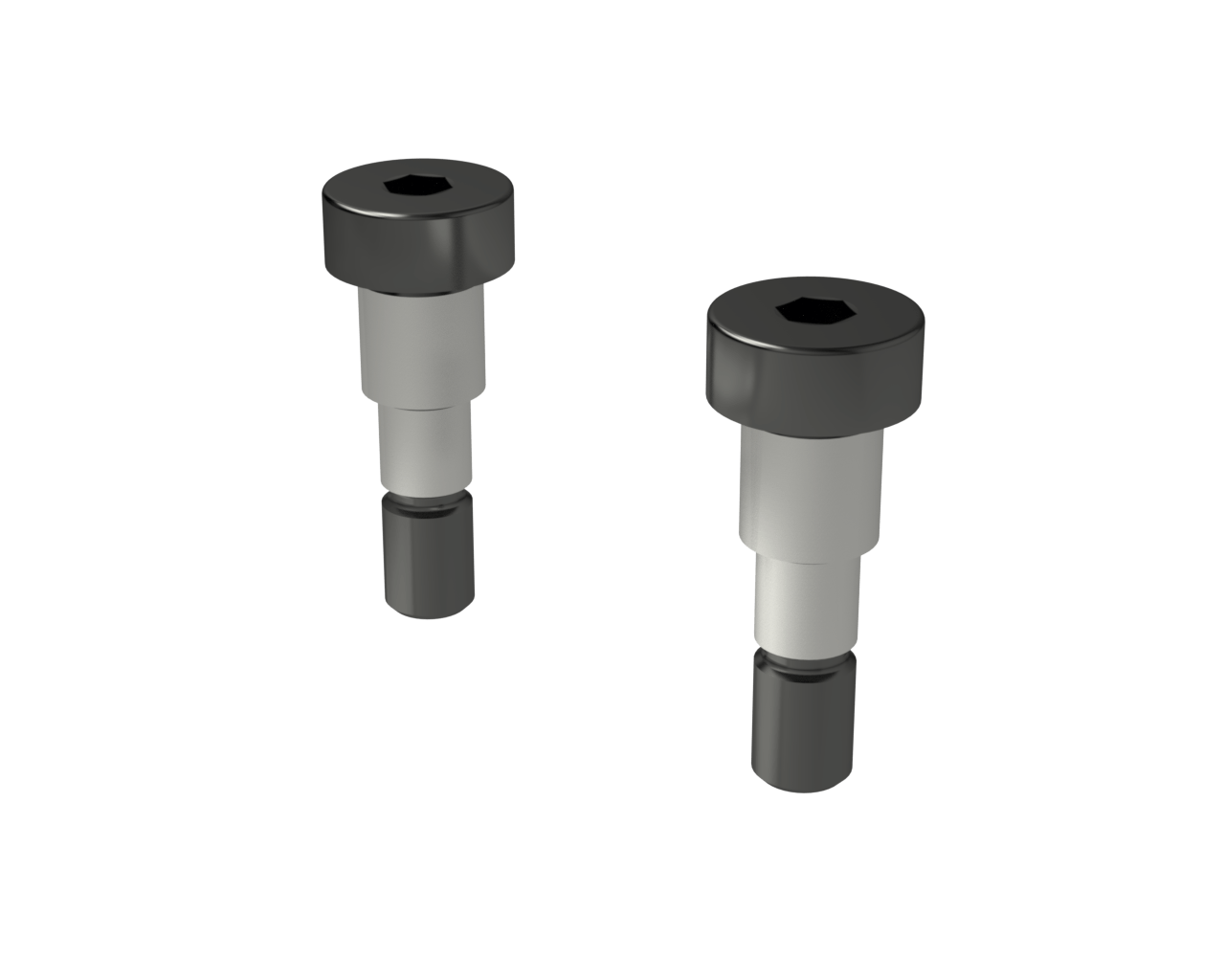

Pass-Schulterschrauben

Die Pass-Schulterschrauben (2 Stk.) sind für Montage- und Positionieraufgaben vorgesehen, bei denen Bauteile im Spannaufbau nicht nur verschraubt, sondern gleichzeitig präzise geführt und wiederholbar in derselben Lage fixiert werden sollen. In der CNC‑Spanntechnik entstehen Abweichungen häufig nicht durch das Spannmittel selbst, sondern durch Schnittstellen, die bei Montage und Demontage jedes Mal leicht anders „stehen“. Wenn Komponenten nur über Schraubenkraft und Reibschluss ausgerichtet werden, können Toleranzen, Setzerscheinungen und unterschiedliche Anzugsbedingungen die Lagebeziehung beeinflussen. Pass-Schulterschrauben kombinieren deshalb eine definierte Schulter als Führung mit einem Gewindeteil zur sicheren Verschraubung. Dadurch wird die Verbindung im Aufbau klarer, und die Wiederholbarkeit beim Rüsten verbessert sich, weil die Position nicht jedes Mal über „Nachschieben“ oder Nachmessen hergestellt werden muss.

Für die Anwendung an gripos‑Systemen sind die Maße so ausgelegt, dass die Führung über definierte Passdurchmesser erfolgt. Für gripos 125 sind Ø16k7 / Ø12f7 / M12 angegeben, und für gripos 160 gelten ebenfalls Ø16k7 / Ø12f7 / M12. Die Kombination aus k7‑ und f7‑Passung zielt auf eine kontrollierte Führung im Zusammenspiel mit den zugehörigen Bohrungen, während das M12‑Gewinde die Vorspannung und die sichere Verbindung im Betrieb sicherstellt. In der Praxis unterstützt das eine stabile Schnittstelle, insbesondere wenn Spannmittel oder Zubehör regelmäßig gewechselt werden, wenn mehrere identische Setups aufgebaut werden oder wenn in der Serienfertigung reproduzierbare Rüstzustände gefordert sind. Eine definierte Führung reduziert zudem die Wahrscheinlichkeit von Scherbelastungen auf das Gewinde, weil Kräfte über die Schulter eingeleitet werden können, statt über die Gewindegänge „mitzuarbeiten“.

Die Lieferung als Set mit zwei Stück ist im Alltag passend, weil Positionier- und Montagekonzepte typischerweise paarweise ausgelegt werden, um eine eindeutige Lagefixierung zu erreichen und Verdrehung zu vermeiden. Insgesamt sind die Pass-Schulterschrauben (2 Stk.) eine sachliche Ergänzung für CNC Spanntechnik, wenn bei gripos 125 oder gripos 160 eine präzise, reproduzierbare Verbindung zwischen Komponenten benötigt wird und Montageprozesse ohne Streuung zuverlässig funktionieren sollen.
