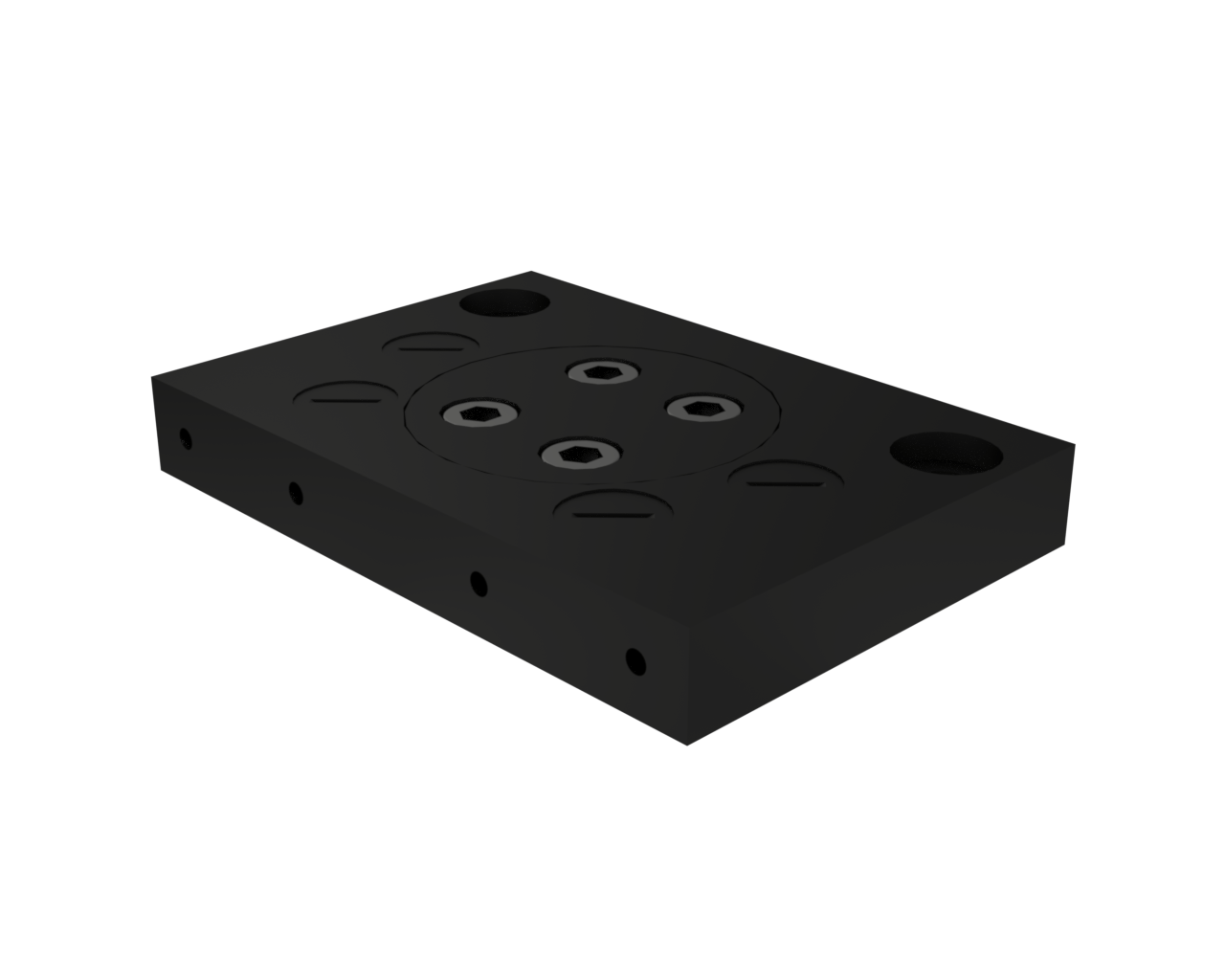

Pendelplatte gripos

Pendelplatte gripos für gripos 100 / gripos 125 / gripos 160 ist ein Zubehörteil der Spanntechnik, das eine definierte Anlage unterstützt, wenn Werkstückflächen nicht perfekt parallel sind oder wenn bei Rohteilen kleine Winkelfehler auftreten. In der CNC-Bearbeitung sind solche Abweichungen Alltag: Sägeflächen, Gesenkrohlinge, gegossene Teile oder vorbearbeitete Werkstücke bringen oft geringe Schiefstellungen mit. Wird in solchen Fällen starr gespannt, entsteht punktuelle Flächenpressung, die Anlage kann „kippeln“, und die Spannkraft verteilt sich ungünstig. Eine Pendelplatte schafft hier eine funktionale Ausgleichsmöglichkeit, indem sie sich in einem begrenzten Bereich ausrichten kann und so die Kontaktbedingungen zwischen Spannbacke und Werkstück stabilisiert.

Im Einsatz wirkt sich das direkt auf die Prozessruhe aus. Wenn das Werkstück sauber anliegt, baut sich die Spannkraft kontrollierter auf und das Risiko, dass sich das Teil beim Anziehen nachsetzt oder verdreht, sinkt. Für die Werkstückspannung CNC ist das entscheidend, weil sich jede unkontrollierte Bewegung auf Masshaltigkeit, Oberflächenqualität und Wiederholgenauigkeit auswirken kann. Die Pendelplatte hilft dabei, die Spannstelle „ehrlicher“ zu machen: Statt die Geometrie des Werkstücks mit Kraft in eine falsche Lage zu drücken, wird die Anlage so unterstützt, dass die Spannkraft über eine grössere Fläche eingeleitet wird. Das kann nicht nur die Haltesicherheit verbessern, sondern auch empfindliche Werkstücke schonen, wenn Druckstellen oder Verformungen vermieden werden sollen.

Gerade im Zentrischspanner ist eine gleichmässige Kontakt- und Kraftverteilung relevant, weil die Positionierung häufig als Referenz für nachfolgende Bearbeitungsschritte dient. Eine stabilere Anlage reduziert Streuungen zwischen den Teilen und unterstützt reproduzierbare Spannlagen, was in der Serienfertigung ebenso wichtig ist wie in der Variantenfertigung. In der Praxis kann eine Pendelplatte zudem helfen, wenn unterschiedliche Werkstückgeometrien mit ähnlichem Spannmittel verarbeitet werden, weil sie Toleranzen in der Anlage besser abfedert und damit den Rüstaufwand senken kann.

Die Pendelplatte ist für die Baugrössen gripos 100, gripos 125 und gripos 160 vorgesehen. Damit lässt sie sich in unterschiedlichen Spannergrössen innerhalb einer Fertigungsumgebung einsetzen und unterstützt ein einheitliches Vorgehen in der CNC Spanntechnik. Als Teil der Präzisionsspanntechnik trägt sie dazu bei, dass der gripos-Spanner seine Stärken bei Wiederholgenauigkeit und Prozessstabilität auch dann ausspielen kann, wenn das Werkstück nicht mit idealen Anlageflächen ankommt.
