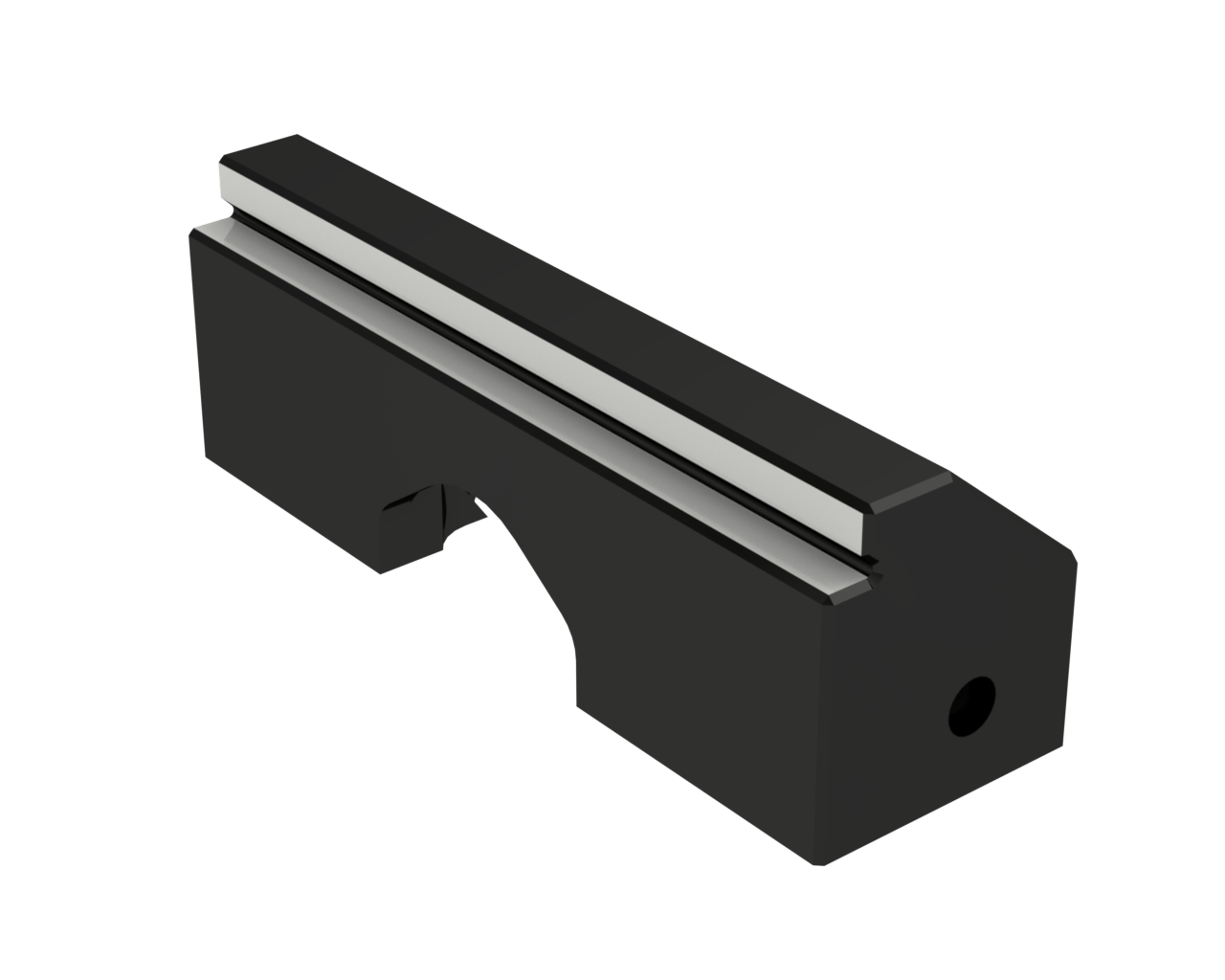

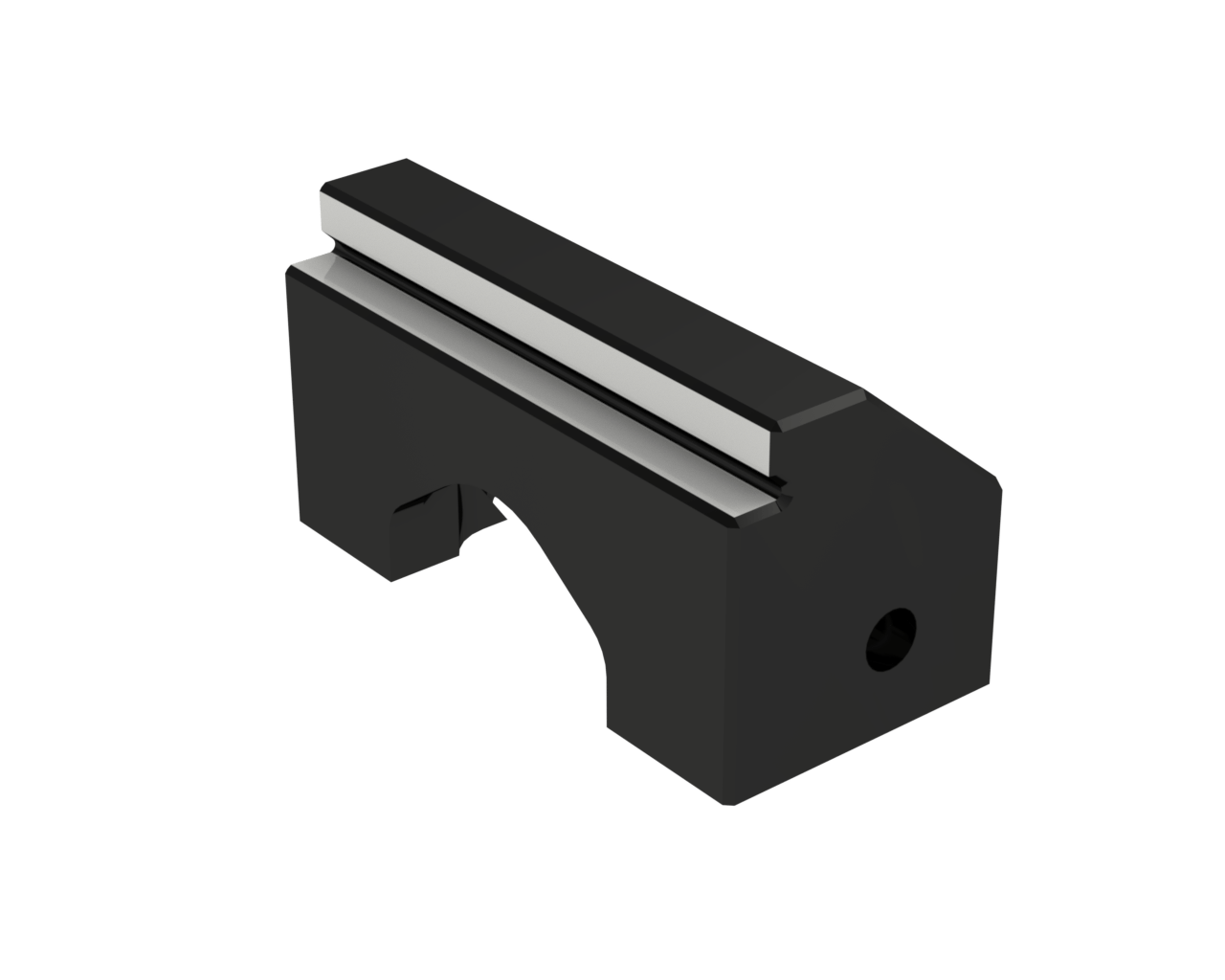

SWB glatt 5 mm

Das SWB glatt 5 mm ist für Spannaufgaben konzipiert, bei denen eine glatte Anlagefläche an der Spannstelle benötigt wird und die Kontaktzone am Werkstück möglichst unbeeinflusst bleiben soll. In der CNC-Fertigung ist das besonders dann wichtig, wenn Seitenflächen als Funktions- oder Sichtflächen dienen, wenn Spannflächen bereits vorbearbeitet sind oder wenn die Werkstücklage über definierte Referenzen, Anschläge und Auflagen festgelegt wird. Eine glatte Backe arbeitet in solchen Fällen nicht über eine Greifstruktur, sondern über eine flächige Berührung, die sich im Prozess gut einschätzen lässt. Dadurch werden die Kontaktbedingungen planbarer, und die Spannung lässt sich so auslegen, dass sie stabil hält, ohne unnötige Markierungen zu erzeugen.

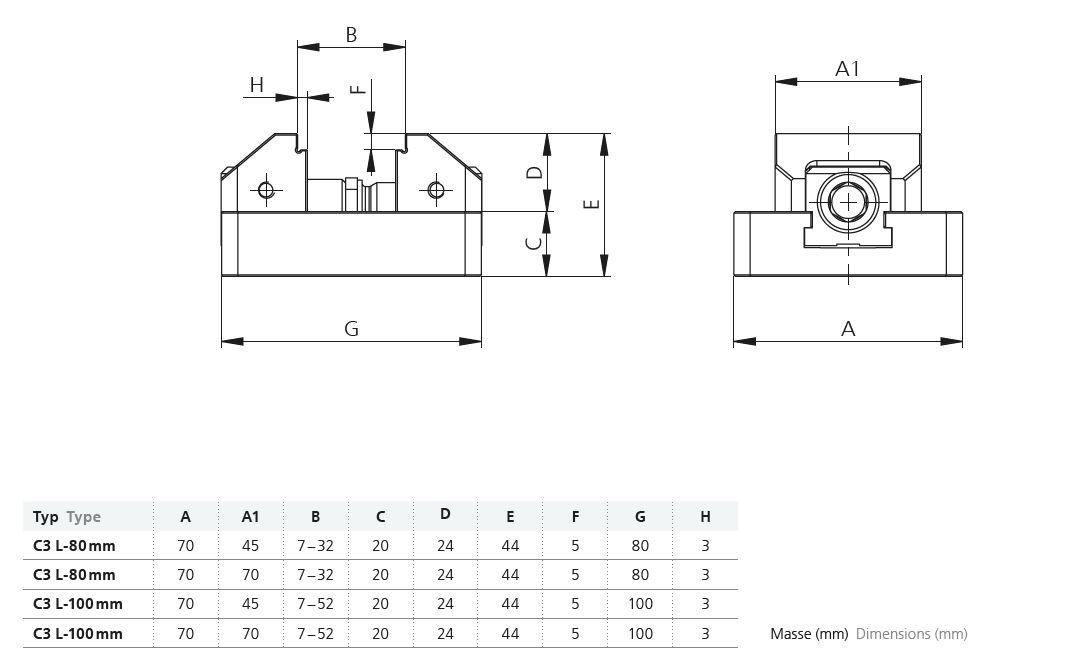

Die Ausführung ist passend für Zentrischspanner C3 in L-80 mm und L-100 mm. Zentrisches Spannen wird häufig eingesetzt, wenn Werkstücke symmetrisch ausgerichtet werden sollen oder wenn die Bearbeitung von einer stabilen Mittellage profitiert. Damit diese Lage während der Bearbeitung erhalten bleibt, muss die Spannstelle zuverlässig arbeiten und die Kräfte reproduzierbar in das Werkstück einleiten. Eine glatte Anlagefläche ist dafür eine sachliche Lösung, wenn die Positionierung über Referenzen erfolgt und die Backe in erster Linie stabilisieren soll. In diesem Umfeld unterstützt das SWB glatt 5 mm eine gleichmäßige, kontrollierte Krafteinleitung, die sich für wiederkehrende Spannvorgänge eignet.

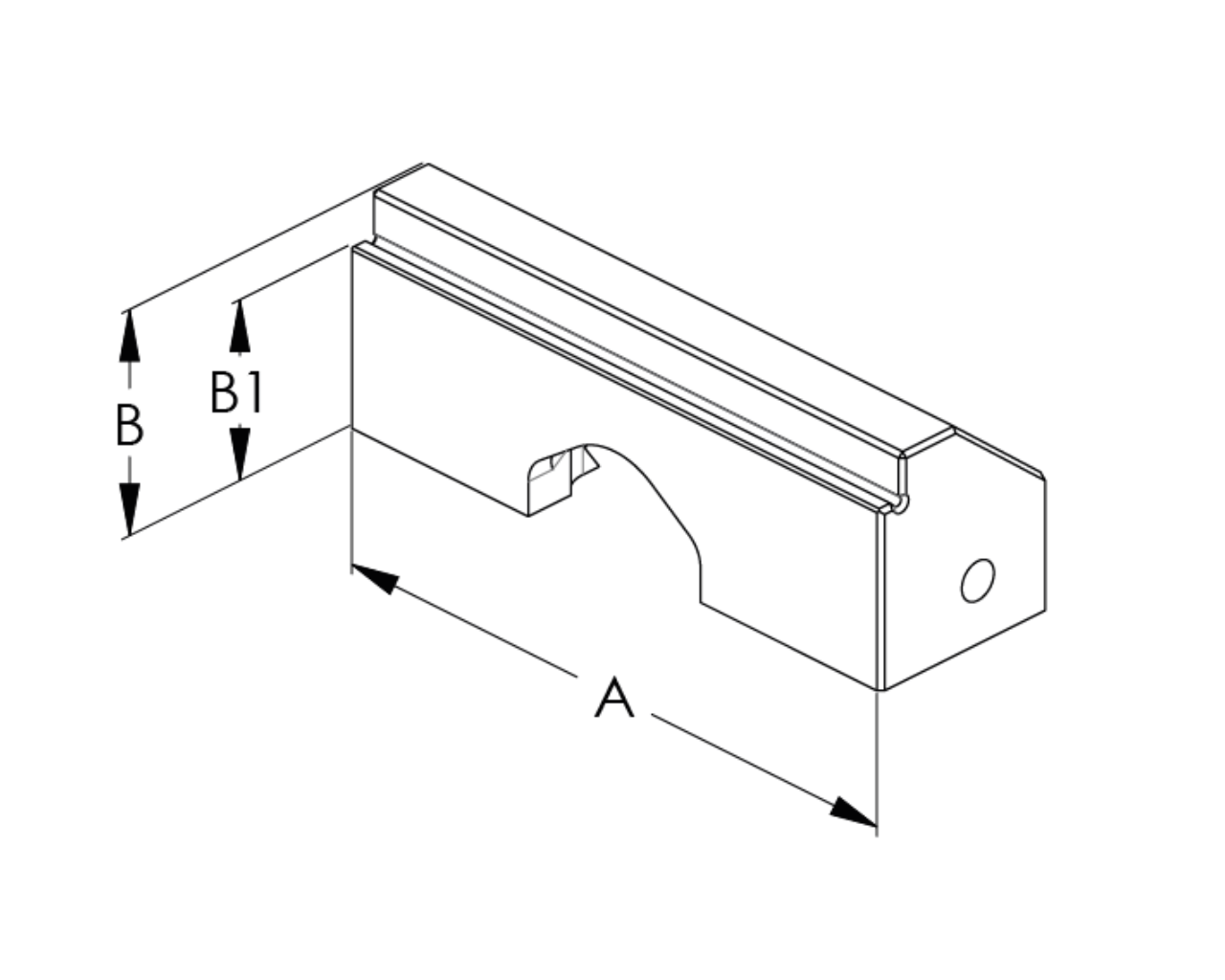

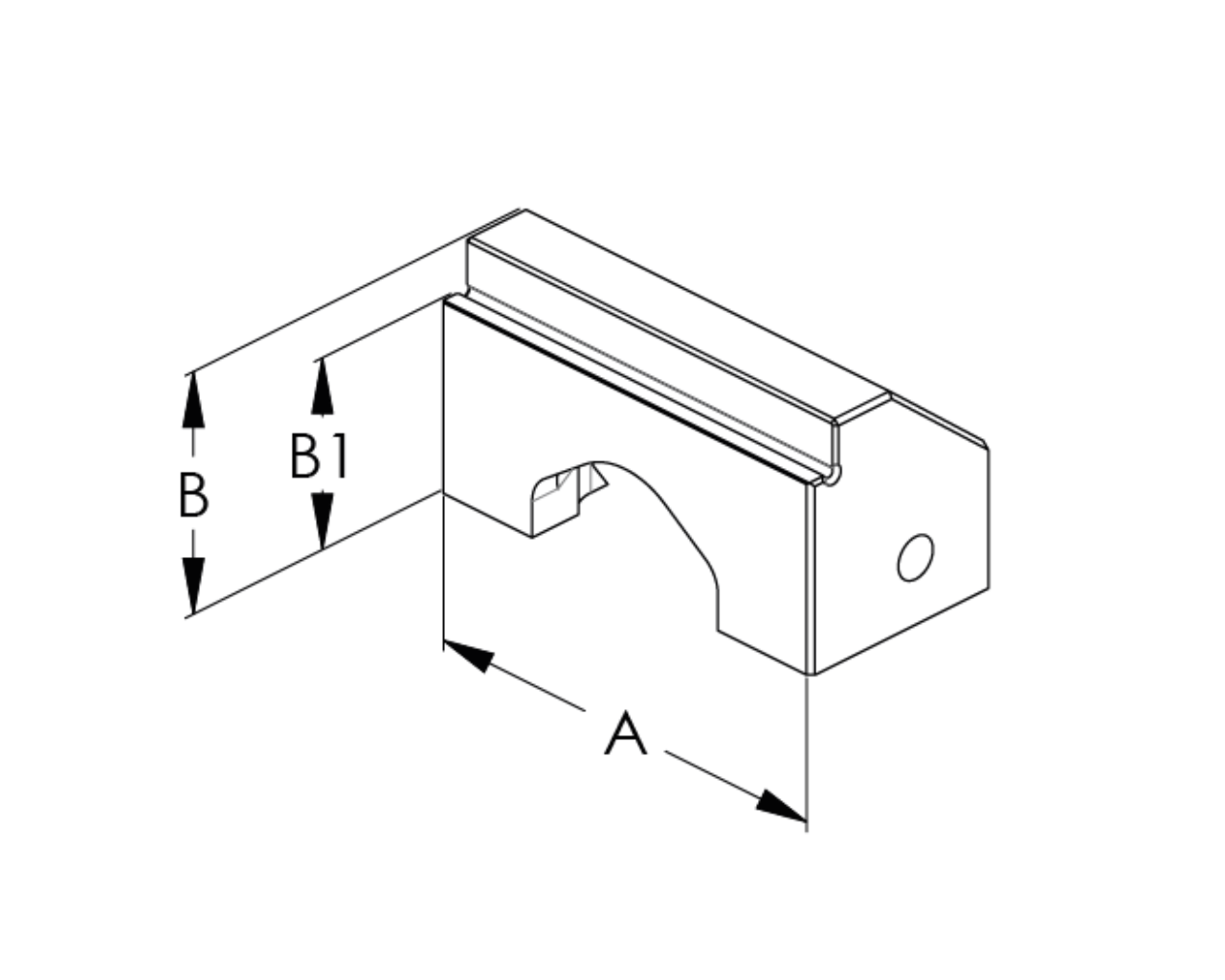

Erhältlich ist die Backe in Breite 45 mm und Breite 70 mm. Diese Breitenwahl ist in der Praxis relevant, weil sie die nutzbare Kontaktlänge und damit die Art der Kraftübertragung beeinflusst. 45 mm wird häufig gewählt, wenn der Spannaufbau kompakt bleiben muss, wenn kleinere Werkstücke gespannt werden oder wenn die Zugänglichkeit für Werkzeuge im Vordergrund steht. 70 mm bietet eine längere Spannkante und kann sinnvoll sein, wenn mehr Kontaktlänge benötigt wird, um Kräfte ruhiger zu verteilen oder längere Spannflächen sicher abzustützen. Geliefert werden pro Spanner 2 Stück, sodass die Spannstelle beidseitig einheitlich aufgebaut werden kann und die Kontaktbedingungen links und rechts vergleichbar bleiben.

Insgesamt ist das SWB glatt 5 mm eine technisch klare Ergänzung für CNC Spanntechnik, wenn am Zentrischspanner C3 in L-80 oder L-100 eine glatte Anlagefläche gefordert ist und die Werkstückspannung CNC über konstante, spannmarkenarme Kontaktbedingungen abgesichert werden soll.
