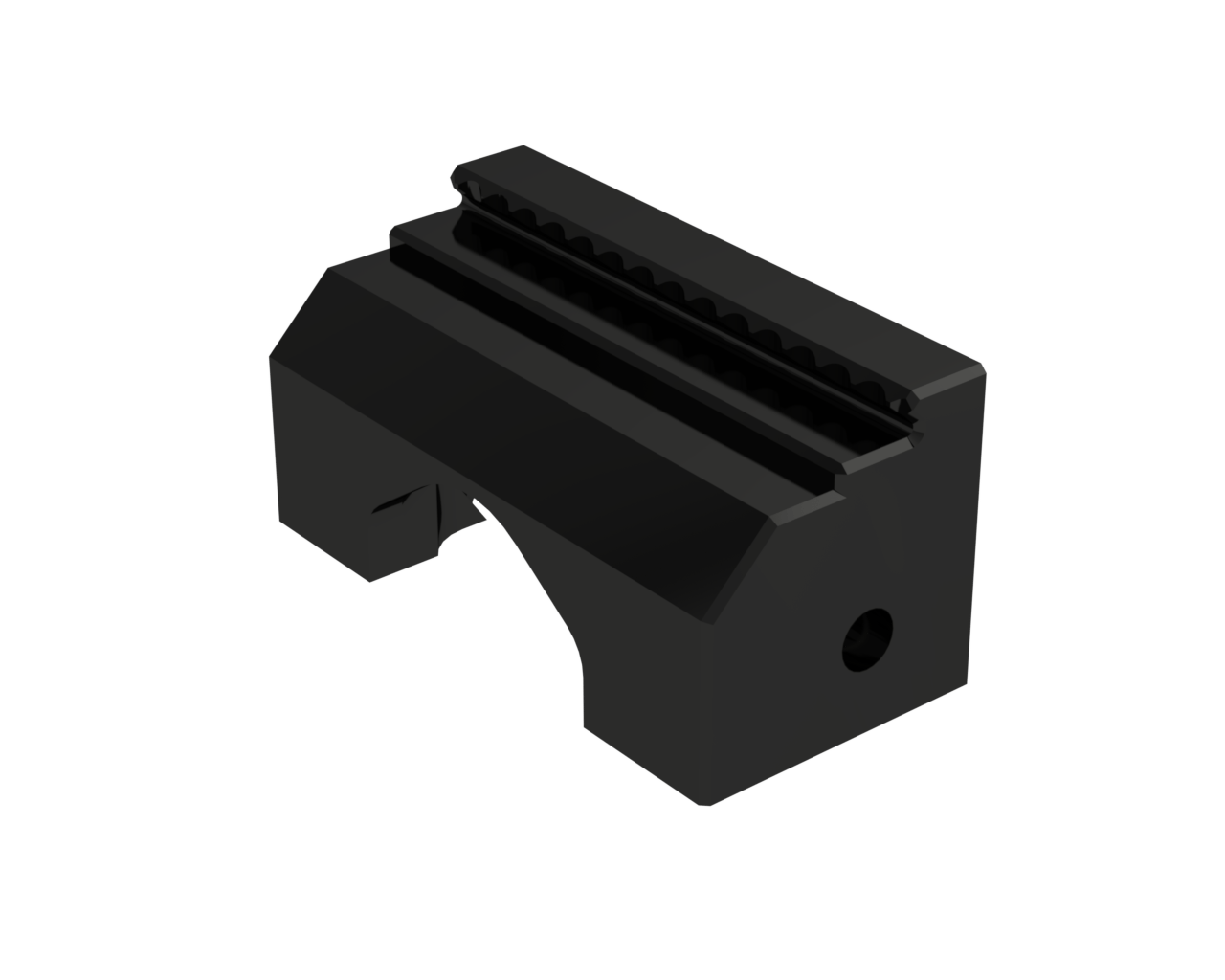

SWB grip 3 mm

Das SWB grip 3 mm ist für Spannaufgaben ausgelegt, bei denen die Spannstelle am Zentrischspanner eine definierte Greifwirkung liefern soll, damit das Werkstück unter Bearbeitungslast zuverlässig gegen Verschieben abgesichert wird. In der CNC-Fertigung treten Kräfte selten gleichförmig auf. Fräsbahnen wechseln die Richtung, Eingriffe variieren, und je nach Material sowie Rohteilzustand kann die Kontaktzone an der Spannkante unterschiedlich reagieren. Wenn hier nur eine reine Anlagefläche zur Verfügung steht, können sich Mikrobewegungen einstellen, die sich später in Maßabweichungen oder in einer unruhigen Prozesslage zeigen. Eine Greifstruktur mit 3 mm ist darauf ausgelegt, die Haltebedingungen an der Berührfläche zu erhöhen, sodass die Spannlage stabiler bleibt, ohne dass der Prozess ausschliesslich über höhere Spannkraft abgesichert werden muss.

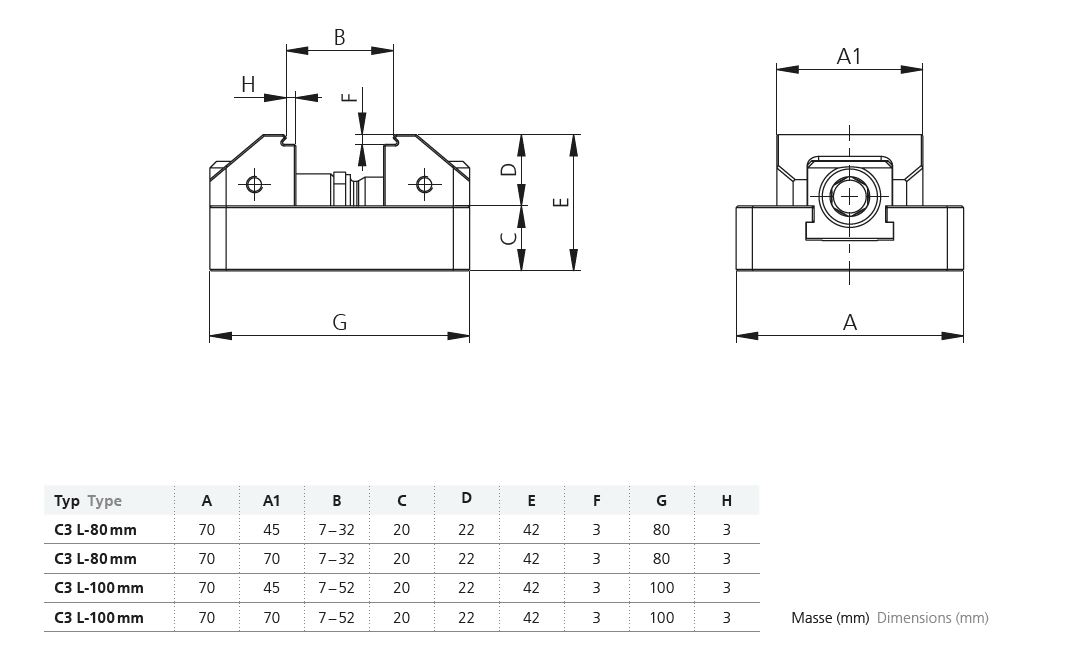

Die Backe ist passend für Zentrischspanner C3 in L-80 mm und L-100 mm. Zentrisches Spannen wird häufig gewählt, wenn Werkstücke symmetrisch ausgerichtet werden sollen oder wenn eine wiederkehrende Mittellage als Referenz dient. Damit diese Ausrichtung im Schnitt erhalten bleibt, muss die Spannkante die Kräfte sicher aufnehmen und das Werkstück gegen Wandern abstützen. In diesem Zusammenhang unterstützt das SWB grip 3 mm eine prozesssichere Werkstückspannung, weil die Kontaktcharakteristik an der Spannstelle klar auf Halt ausgelegt ist und sich in wiederkehrenden Spannvorgängen reproduzierbar nutzen lässt.

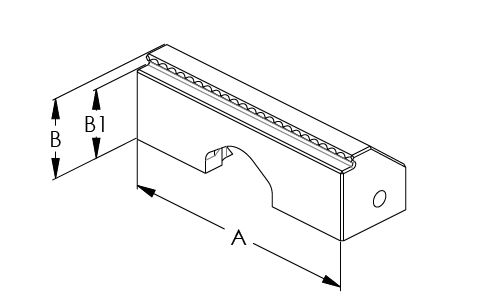

Verfügbar ist die Ausführung in Breite 45 mm und Breite 70 mm. Die Breite ist in der Praxis mehr als ein Abmessungsdetail, weil sie die wirksame Kontaktlänge definiert und damit beeinflusst, wie Spannkräfte entlang der Kante in das Werkstück eingeleitet werden. 45 mm eignet sich, wenn der Spannaufbau kompakt bleiben soll, wenn kleinere Werkstücke gespannt werden oder wenn Werkzeugzugang entscheidend ist. 70 mm bietet eine längere Spannkante und kann sinnvoll sein, wenn mehr Kontaktlänge benötigt wird, um Kräfte ruhiger zu verteilen oder längere Spannflächen stabil abzustützen. Geliefert werden pro Spanner 2 Stück, sodass die Spannstelle beidseitig einheitlich aufgebaut werden kann und die Haltebedingungen links und rechts vergleichbar bleiben.

Insgesamt ist das SWB grip 3 mm eine sachliche Ergänzung für CNC Spanntechnik, wenn am Zentrischspanner C3 in L-80 oder L-100 eine definierte Greifwirkung gefordert ist und die Werkstückspannung CNC unter wechselnden Bearbeitungskräften stabil bleiben soll.
