SWB Pendelplatte

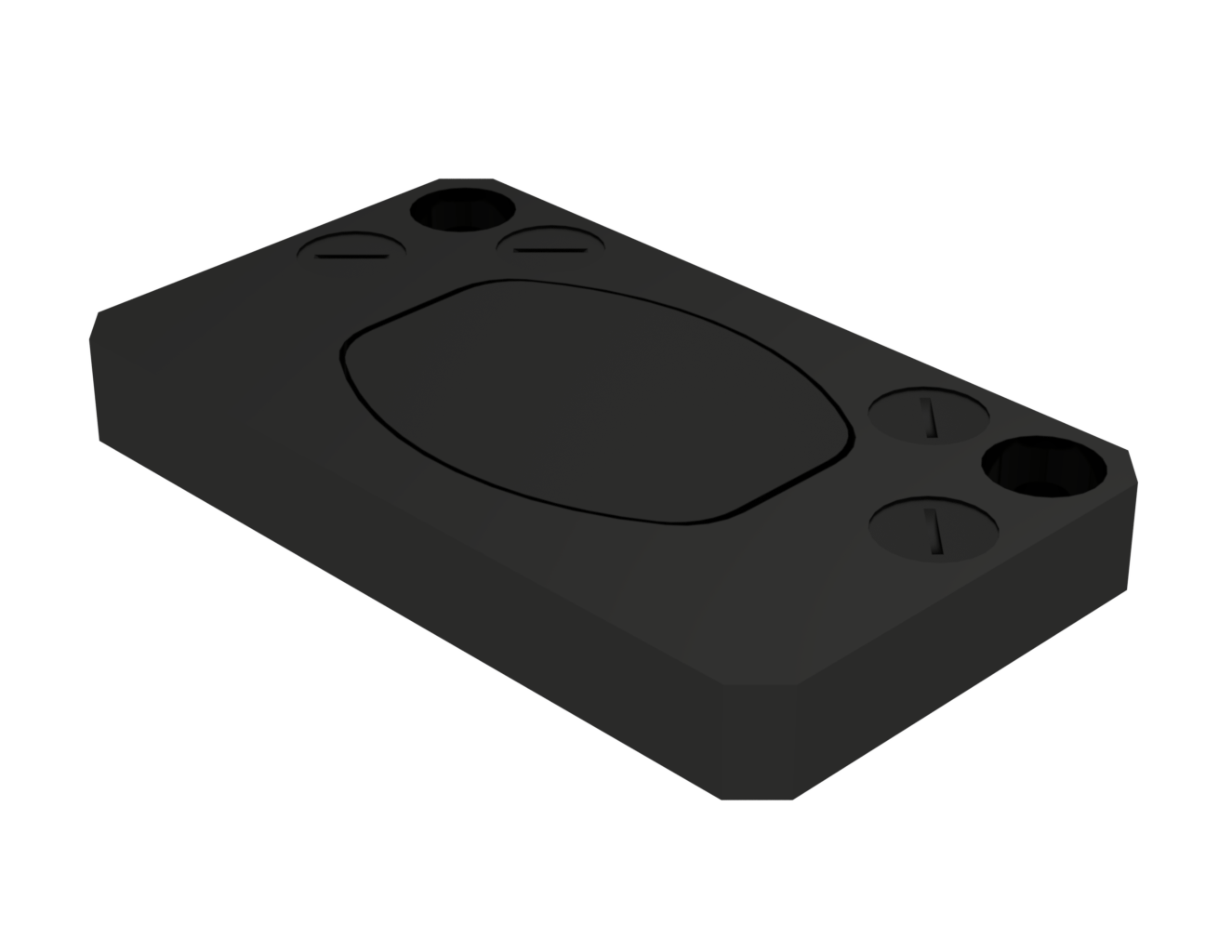

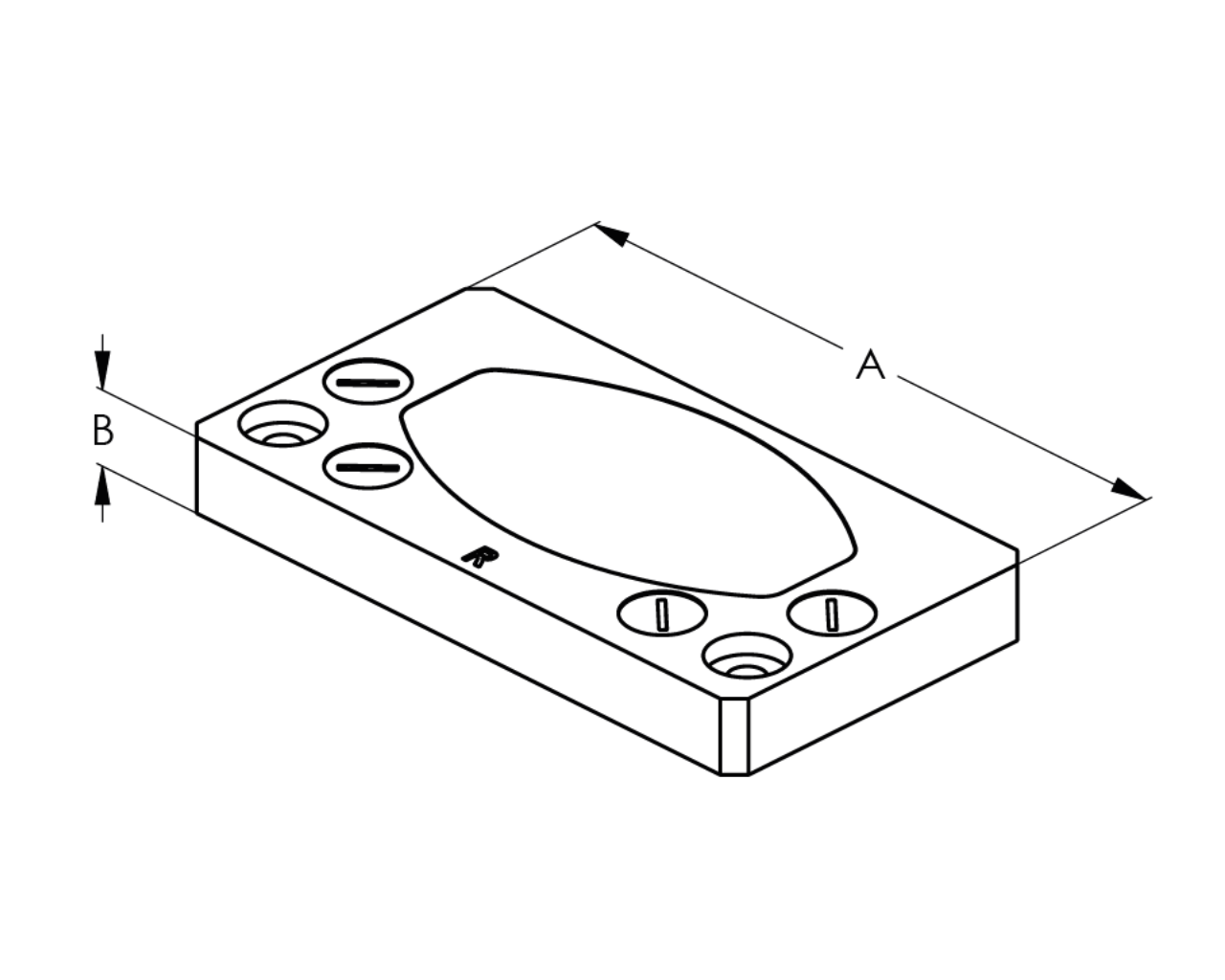

SWB Pendelplatte inkl. Schrauben (1 Stk.) in Breite 195 mm und Höhe 22 mm ist ein Zubehörteil für die CNC-Spanntechnik, das die Anlagebedingungen an der Spannstelle verbessert, wenn Werkstückflächen nicht perfekt parallel sind. In der Praxis sind kleine Winkelfehler häufig, etwa bei Sägeflächen, Rohteilen mit Aufmass, gesenkgeschmiedeten Teilen oder vorbearbeiteten Bauteilen, deren Anlagefläche nicht vollständig „sauber“ zur Gegenfläche steht. Wird ein solches Werkstück starr gespannt, kann die Kontaktzone punktuell werden. Dadurch steigt die lokale Flächenpressung, das Werkstück kann beim Anziehen minimal kippen oder nachsetzen, und die Wiederholgenauigkeit der Spannlage leidet. Eine Pendelplatte unterstützt einen kontrollierten Ausgleich, indem sie sich in einem begrenzten Bereich ausrichten kann und so eine flächigere Anlage ermöglicht.

Für die Werkstückspannung CNC ist eine stabile, flächige Anlage entscheidend, weil sie den Kraftfluss beruhigt und die Haltebedingungen unter Bearbeitungslast verbessert. Wenn die Spannkraft nicht über wenige Punkte eingeleitet wird, sondern gleichmässiger verteilt, sinkt das Risiko von Druckstellen und Verformung, insbesondere bei empfindlichen Geometrien oder bei Teilen mit dünnwandigen Bereichen. Gleichzeitig reduziert eine bessere Anlage die Wahrscheinlichkeit von Mikrobewegungen, die bei Fräsbearbeitungen mit wechselnden Schnittkräften zu Massabweichungen oder zu schlechteren Oberflächen führen können.
