SWB Stahl weich

SWB Stahl weich ist als Backenmaterial für Spannaufgaben gedacht, bei denen die Kontaktfläche bewusst an das Werkstück angepasst werden soll, statt eine fest vorgegebene Geometrie zu verwenden. In der CNC-Fertigung gibt es viele Teile, die keine ideale Standard-Spannfläche mitbringen oder bei denen die Spannstelle so ausgelegt werden muss, dass sie eine bestimmte Kontur abstützt. Weiche Stahlbacken werden in solchen Fällen eingesetzt, weil sie sich bearbeiten lassen und damit eine werkstücknahe Spannfläche ermöglichen. Dadurch kann die Anlage kontrolliert gestaltet werden, etwa um Formschluss zu erzeugen, um definierte Auflagepunkte aufzubauen oder um die Spannkraft so einzuleiten, dass das Bauteil im Prozess stabil bleibt. Gleichzeitig lässt sich die Spannzone so ausführen, dass empfindliche Bereiche geschont werden, wenn die Kontaktgeometrie passend ausgearbeitet wird.

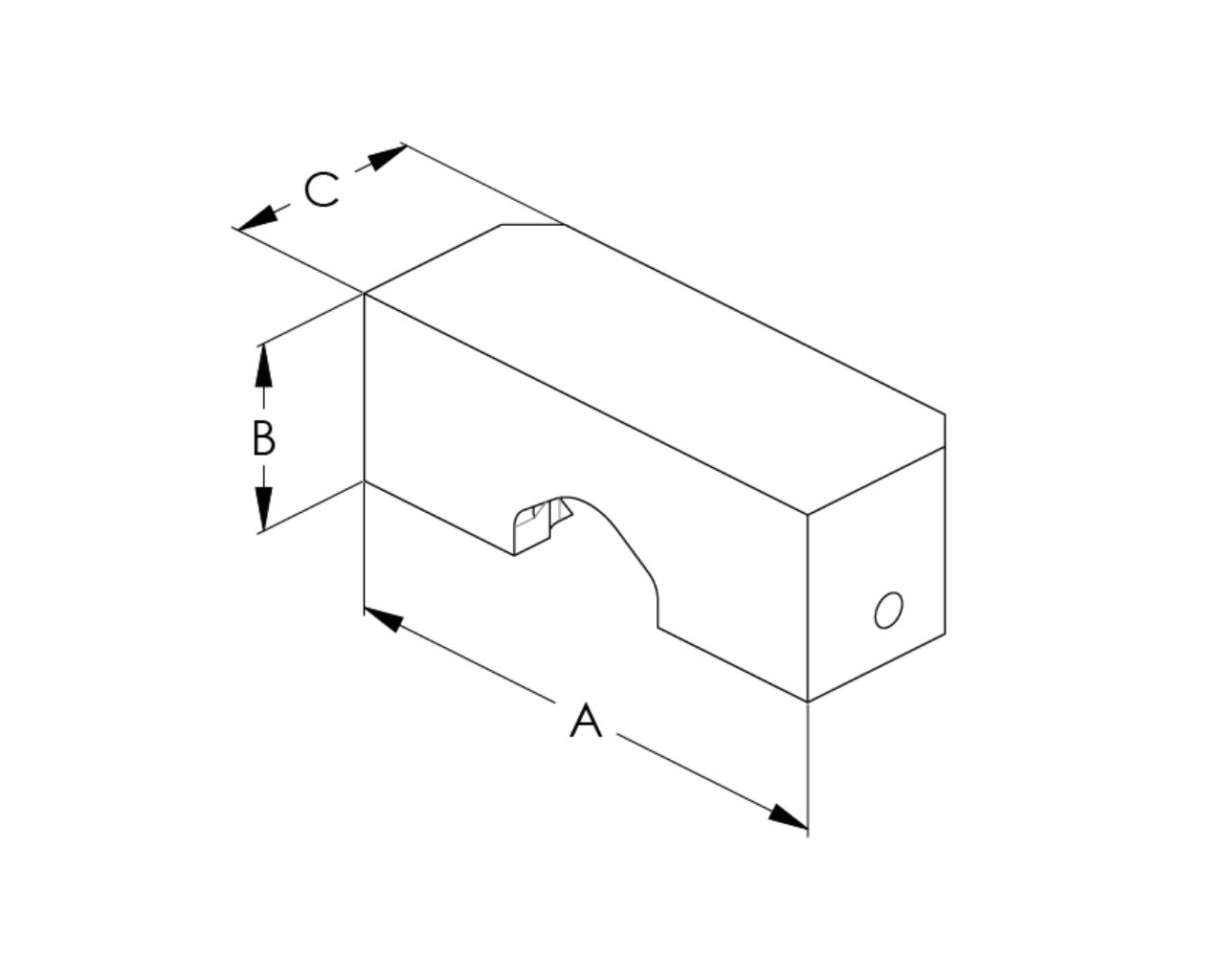

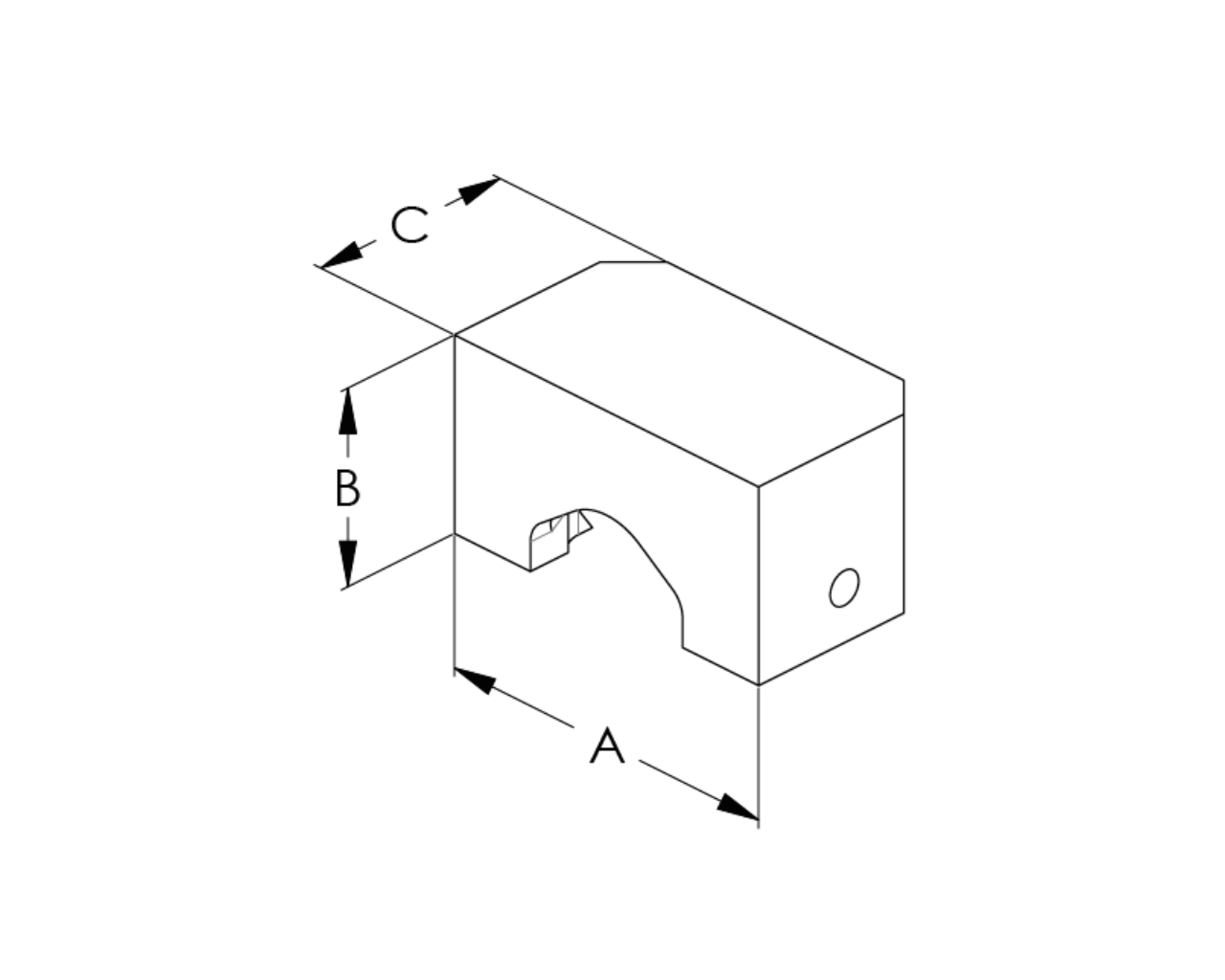

Verfügbar ist die Ausführung in Breite 45 mm und Breite 70 mm. Die Breite ist in der Praxis relevant, weil sie die nutzbare Kontaktlänge an der Spannstelle beeinflusst und damit auch, wie viel Fläche für eine bearbeitete Kontur zur Verfügung steht. 45 mm wird häufig gewählt, wenn der Spannplatz kompakt bleiben soll oder wenn kleinere Werkstücke eine kürzere Spannkante benötigen. 70 mm bietet mehr Reserven über die Breite und ist dann sinnvoll, wenn längere Spannflächen ausgearbeitet werden sollen oder wenn eine größere Kontaktzone gebraucht wird, um Kräfte ruhiger zu verteilen. Welche Breite die passende ist, hängt in der Fertigung oft direkt von der Bauteilgeometrie und der Bearbeitungsstrategie ab, weil Werkzeugzugang, Spannpunkt und Kollisionsräume zusammen betrachtet werden müssen.

Geliefert werden die Backen pro Spanner als 2 Stück. Damit lässt sich ein Spannaufbau beidseitig einheitlich auslegen, was für reproduzierbare Bedingungen wichtig ist, wenn die Kontur auf beiden Seiten gleich ausgeführt werden soll. Im Alltag ist das auch dann vorteilhaft, wenn für eine Teilefamilie mehrere Sätze vorbereitet werden, um Rüstzeiten zu reduzieren und wiederkehrende Spannzustände schnell verfügbar zu haben.

Insgesamt ist SWB Stahl weich eine sachliche Lösung für CNC Spanntechnik, wenn Spannflächen bearbeitet und an Werkstücke angepasst werden sollen, um eine stabile, wiederholbare Werkstückspannung zu erreichen. SWB Stahl weich unterstützt damit Spannaufgaben, bei denen Standardbacken nicht ausreichen und die Kontaktzone gezielt auf das Bauteil ausgelegt werden muss.
