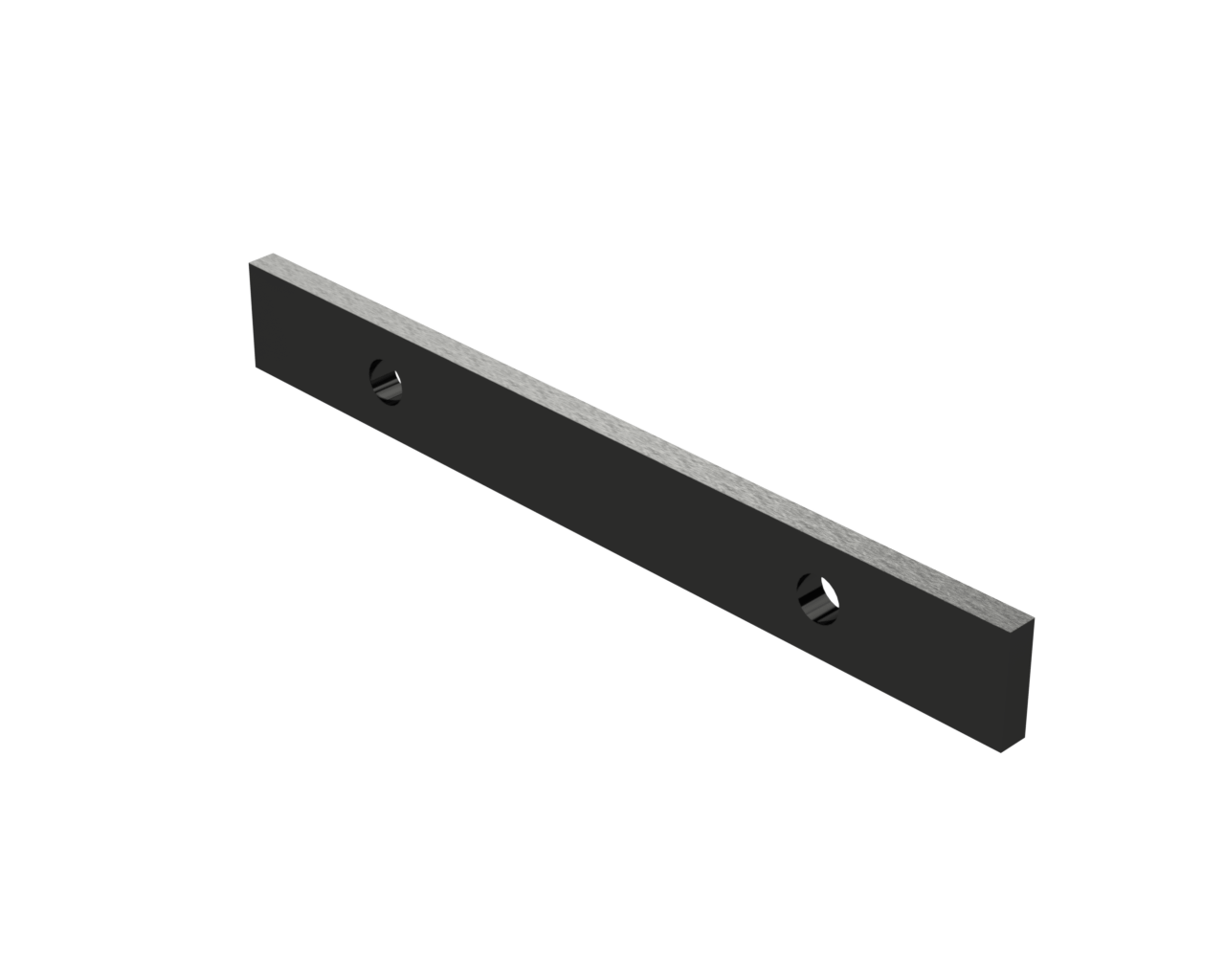

Werkstückunterlage für M1 anschraubbar, Höhe 11 mm

Werkstückunterlage für M1 ist eine anschraubbare Unterlage zur systemnahen Unterstützung im Spannaufbau. In der CNC-Fertigung entsteht die reale Genauigkeit nicht nur durch den Spanner, sondern auch durch die Bedingungen an der Stelle, an der das Werkstück aufliegt. Eine Unterlage kann dabei die Geometrie der Anlage stabilisieren, die Position reproduzierbar machen und damit die Voraussetzungen für eine zuverlässige Werkstückspannung CNC verbessern. Genau diese Funktion übernimmt die Werkstückunterlage für M1.

Die Ausführung ist für M1 vorgesehen und wird anschraubbar geliefert. Dass sie anschraubbar ausgeführt ist, ist in der Praxis relevant, weil dadurch eine definierte Befestigung im Spannkonzept entsteht und die Unterlage beim Rüsten sowie unter Bearbeitungslast in ihrer Lage gehalten wird. In Setups, in denen Werkstücke häufig gewechselt werden oder in denen mehrere Aufspannungen nacheinander geplant sind, hilft ein stabiler Unterlagezustand dabei, Streuungen im Spannverhalten zu vermeiden. Wenn die Anlagebedingungen nicht konstant sind, können sich Werkstücklage und Kontaktzustand unter Last minimal verändern. Solche Effekte zeigen sich im Alltag häufig als unterschiedliche Oberflächenqualität, als schwankende Lagebezüge in Folgeschritten oder als zusätzlicher Kontrollaufwand beim Einfahren der Programme.

Die Werkstückunterlage für M1 ist mit einer Höhe von 11 mm angegeben. Diese Höhe wirkt als definierter Abstand bzw. Aufbauwert im Spannkonzept. In der Werkstückspannung CNC ist das ein wesentlicher Parameter, weil sich die Lage des Werkstücks dadurch direkt auf die Werkzeugwege, die Kollisionsbetrachtung und die planbare Aufspannhöhe auswirkt. Gerade wenn Bauteile auf bestimmte Arbeitshöhen gebracht werden sollen oder wenn die Spannstelle so gestaltet werden muss, dass die Bearbeitung geometrisch sauber funktioniert, ist eine korrekt dimensionierte Unterlage wichtig.

Geliefert wird die Werkstückunterlage als Satz à 2 Stk. Das erleichtert den Aufbau, wenn mehrere Unterlagepunkte im System vorgesehen sind und eine symmetrische oder zugeordnete Abstützung geschaffen werden soll. Insgesamt ist die Werkstückunterlage für M1 eine sachliche, prozessnahe Ergänzung, wenn im Alltag eine stabile und reproduzierbare Grundlage für die Werkstückspannung CNC benötigt wird.
