Schraubstock-Automation
Automation für maximale CNC-Effizienz

Im Bereich der Schraubstock-Automation werden speziell dafür vorgesehene Schraubstöcke in einem Magazin über Ablagebolzen gelagert. Das Be- und Entladen bzw. das Umspannen zur Bearbeitung der sechsten Seite kann sowohl ausserhalb als auch innerhalb des Magazins erfolgen. Über einen Roboter werden die Schraubstöcke mittels speziellem Greiferfingern auf einer speziell dafür vorgesehenen Spannstation in der Werkzeugmaschine platziert. Nach der Bearbeitung wird der Schraubstock samt Werkstück wieder aus der Maschine entnommen und im Magazin abgelegt.

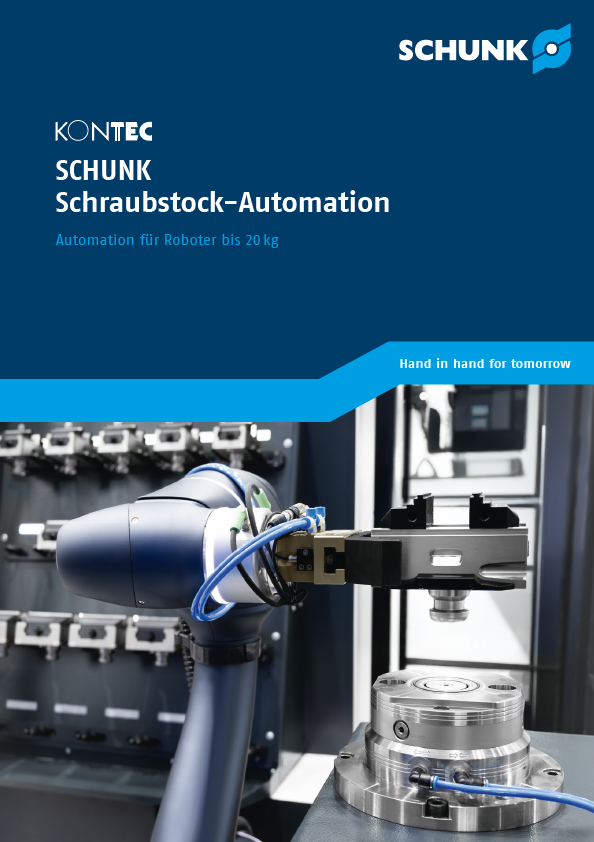

Flyer: Schraubstock-Automation

09/2025

TOP 3 Vorteile

Geringe Investitionskosten

Sehr hohe Zuverlässigkeit

Niedrige Komplexität

Schraubstock-Automation

1.) Zentrisch- oder Festbackenspanner

2.) 1-fach Nullpunkt-Spannsystem

3.) Universalgreifer inklusive Greiferfinger

Erhöhte Spannmittelplatzierung für einen optimalen Zugang zum Werkstück

1 Fach-Spannstation als Konsolausführung

Die VERO-S fach-Spannstation bildet die Basis der Schraubstock-Automation auf dem Maschinentisch der Werkzeugmaschine. Sie ermöglicht das Positionieren und Spannen in nur einem Arbeitsgang und sorgt mit ihren hohen Einzugskräften für eine extrem steife, zuverlässige Spannung der eingesetzten Spannmittel. Dank der µ-genauen Verbindung werden die Spanner vom Roboter jederzeit wiederholgenau ein- und ausgewechselt – für höchste Präzision, Effizienz und Prozesssicherheit.

Das Besondere an dieser Spannstation ist der Einbau auf der Konsole. Dadurch wird das Spannmittel vom Maschinentisch abgehoben und ermöglicht so eine optimale Zugänglichkeit und die Bearbeitung von fünf Seiten. Ein weiterer Vorteil: Das seitlich abgesetzte Nullpunktspannmodul wird vollständig vom Spannmittel überdeckt – so entstehen keine Spänenester und die Prozesssicherheit bleibt dauerhaft gewährleistet.

Präziser Zentrisch- bzw. Einfachspanner mit umfangreichem Backenprogramm

Zentrischspanner C2.0
mit Automationsschnittstelle

Maximale Präzision mit hoher Spannkraft bei gleichzeitig sehr flacher Bauweise – dafür stehen die SC2.0 Festbackenspanner. Die Spanner verfügen über ein am Markt einzigartiges, extrem breites Programm an System- und Aufsatzbacken, was ihnen eine maximale Flexibilität verleiht. Das geschlossene System mit optimiertem Späneabfluss garantiert eine maximale Prozesssicherheit. Speziell für die Schraubstock-Automation wurden die Spanner um eine Greiferfinger-Schnittstelle erweitert. Mit Hilfe dieser Schnittstelle können die Zentrisch- sowie Einfachspanner über einen Greifer mit
standardisierten Greiferfingern in die Werkzeugmaschine ein- bzw. ausgewechselt werden. Darüber hinaus wurden die Spanner noch um seitliche Aufnahmekonturen für die Lagerung im Magazin sowie eine Poka Yoke Bohrung erweitert, die eine korrekte Modulausrichtung auf der Spannstation garantiert.

Greiferfinger-Schnittstelle

Eine Greiferfinger-Schnittstelle ermöglicht das Handling der Spanner über zwei standardisierte Greiferfinger.

• C2.0 80
Passend zu allen Spannern mit der Breite 80 mm

• C2.0 80/125
Kombi-Finger für alle Ausführungen

Modulüberdeckung

Für eine reibungslose Automation sind saubere Oberflächen am Spanner und am Nullpunktmodul entscheidend. Die Zentrisch- und Einfachspanner wurden dafür optimal auf die VERO-S Module abgestimmt:

Alle Spanner mit der Breite 80 mm verfügen über seitliche Flügel, die die Module zuverlässig abdecken.

Für alle Spanner mit der Breite 25 ist das Modul exakt auf eine Breite von 25 mm angepasst und abgesetzt worden.

Das Ergebnis: dauerhafte Präzision, Schutz vor Verschmutzung und höchste Prozesssicherheit in jeder Anwendung.

Ablagebolzen

Die Spanner sind mit speziellen Aufnahmekonturen ausgestattet, die ein unkompliziertes Ablegen in den Schraubstock-Magazinen ermöglichen. Über die Aufnahmebolzen im Magazin lassen sich die Spanner schnell und präzise dort ein- und auswechseln.

Schraubstock-Automation - Zentrischspanner

Präzise Werkstück-Komplettbearbeitung

Insgesamt führt die Werkstück-Komplettbearbeitung auf allen sechs Seiten zu einer effizienteren, kostengünstigeren und qualitativ hochwertigeren Produktion, die viele Vorteile bringt.
