Modulares Werkstückspannkonzept „XL Baukasten“

Flexibilität auf die Schiene gebracht – deutliche Steigerung der Produktivität

Ein modulares Spannkonzept, mit dem sich Werkstücke sehr unterschiedlicher Form und Größe flexibel sowie mit besonders kurzen Umrüstzeiten spannen lassen, bringt Gressel auf den Markt: den „XL Baukasten“. Aufgebaut ist der Baukasten aus den standardisierten Komponenten Grundkörper, Basis-Modul und Spannmittel. Die Grundkörper sind dabei als Führungsschienen ausgeführt, die direkt auf den Maschinentischen oder aber auch auf vorhandenen Nullpunktspannsystemen aufgebaut werden. Indem mehrere Grundkörper á 45 mm Höhe, 125 mm Breite und fünf verfügbaren Längen beliebig aneinandergereiht werden können, entsteht eine exakte Führung, die ein flexibles axiales Verschieben der Basis-Module ermöglicht – der zweiten Komponente des Baukastens. Die Module lassen sich stufenlos entlang der Grundkörper positionieren, um mit den Spannmitteln, die auf ihnen montiert werden, unterschiedlich große und geformte Bauteile fixieren zu können. Die Basis Module werden auf der Bedienerseite mit einer Schraube geklemmt, wobei ein Raster samt Nummerierung die Positionierung erleichtert. Glatte Oberflächen und eine geschlossene und kompakte Bauweise gewährleisten wie auch bei den Grundkörpern die einfache Reinigung. Die Basis-Module sind dafür ausgelegt, alle gängigen Werkstückspannsysteme von Gressel aufzunehmen. Dazu gehören Monoblockspanner „MC“, Festbackenspanner „SC2.0“, Doppelspanner „D2“, Mehrfachspanner „M1“, schwimmende Spanner, Zentrischspanner „C2.0“, 5-Achs-Zentrischspanner „C5X“ und Magnet-Module.

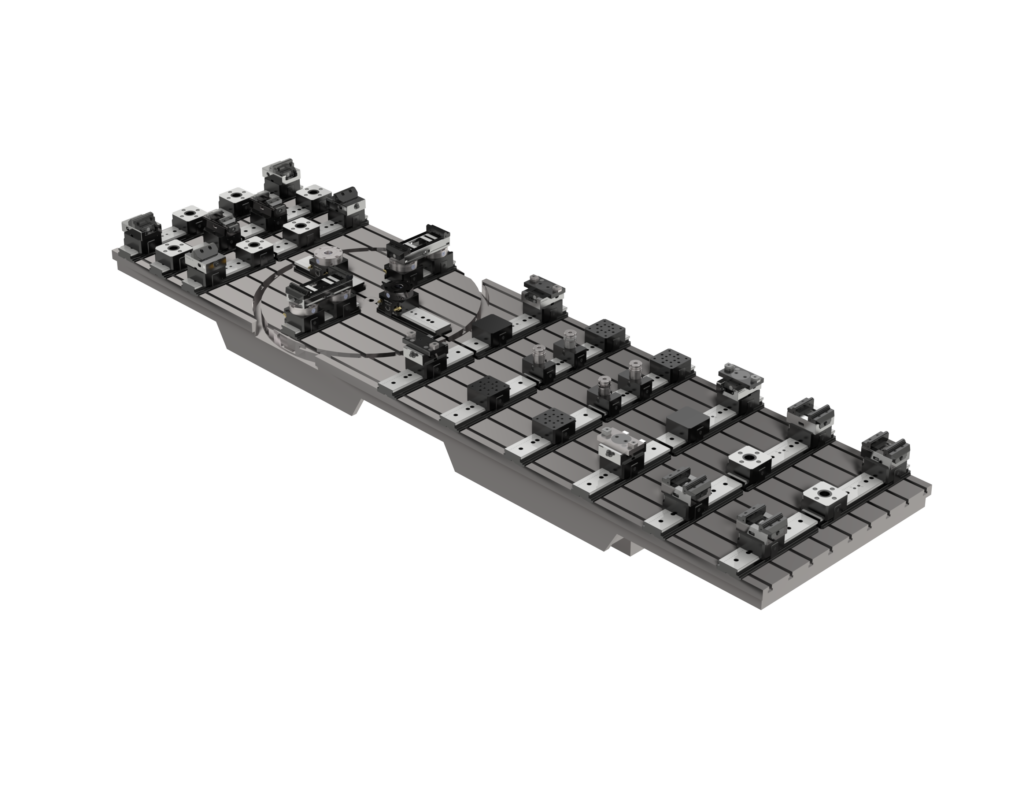

XL Baukasten Gressel mit Grundkörper, Basis Module und Gressel Spanntechnik

Breiter Größen- und Formenbereich abgedeckt

Die Flexibilität bei der Werkstückform und -größe, die der Anwender damit erreicht, erhöht sich hinsichtlich der Bauteilgeometrie und des Werkstoffs noch einmal, indem Wendebacken „grip“ wie auch Adapter- und Pendelplatten oder Prismenbacken wendbar gross (ebenfalls neu mit Pendelbacken) einsetzbar sind.

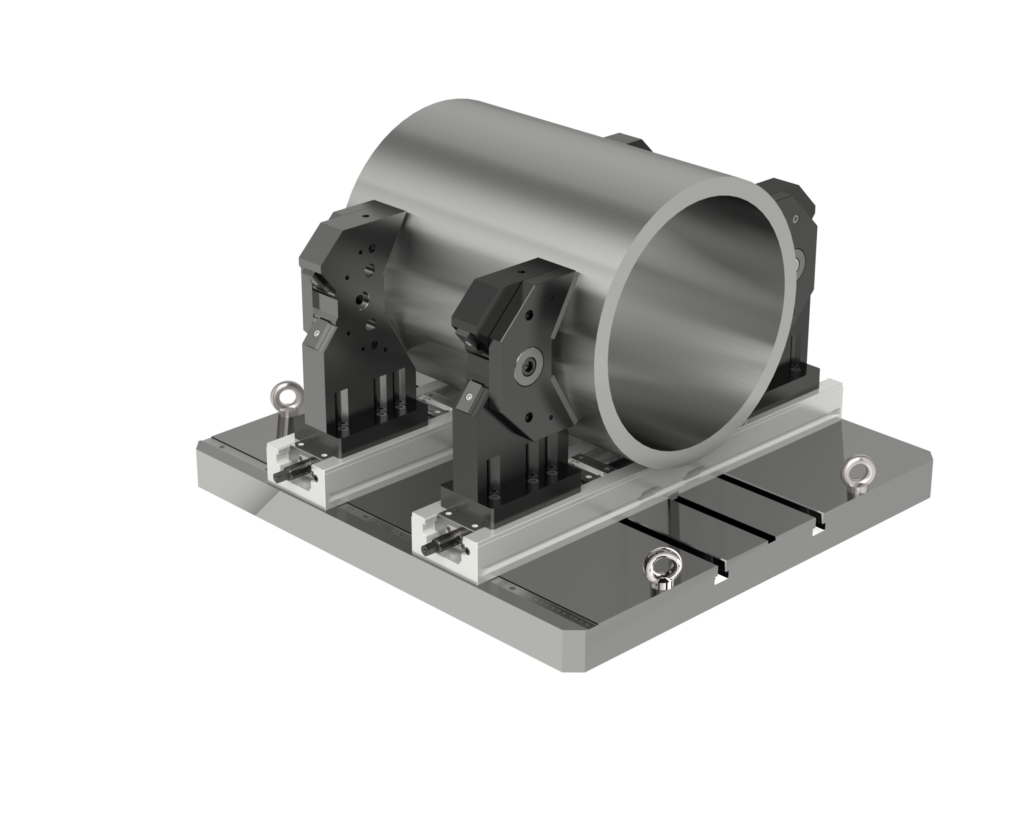

Neue Prismabacken wendbar mit Pendelbacken zum Spannen von grossen runden Werkstücken

Der jeweilige Backenwechsel erfolgt über zwei Schrauben. Das Fixieren der Werkstücke in der Maschine kann zusätzlich mit den Nullpunkt-Spanntechnik Basis Modulen gredoc (mechanisch) und Vero-S Schunk (pneumatisch) frei positioniert und gespannt werden. Der Anwendungsbereich des XL Baukastens ist äußerst breit gefächert. So kann er für Ringspannungen oder diverse Profile eingesetzt werden wie auch für das Fixieren von Schweißkonstruktionen oder Brennschnittplatten. Auf 5-Achs-Maschinen lässt sich der Baukasten zum Beispiel schnell von der Langbett- auf 5-Achs-Bearbeitungen umrüsten. Der XL Baukasten bietet eine hohe Zugänglichkeit, ist sehr bedienerfreundlich und kann nach der Bearbeitung leicht gereinigt werden. Nicht zuletzt können Anwender, die bereits mit Spannsystemen von Gressel arbeiten, diese für den Baukasten nutzen und dabei ihr Know-how zur Handhabung 1:1 anwenden.
